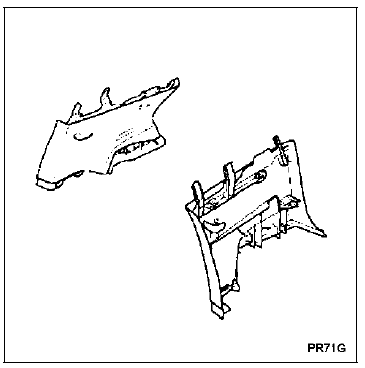

Revue technique Renault Vel Satis: Garniture de custode

Revue technique Renault Vel Satis / Garnissage et sellerie / Garnissage interieur de caisse / Garniture de custode

DEPOSE

DEPOSE

Déposer :

  • le joint de coffre et d'encadrement de porte arrière (partiellement),
  • la tablette arrière,
  • la garniture supérieure de bas de marche (partiellement).

Déclipper la garniture (1).

Déclipper la garniture (1).

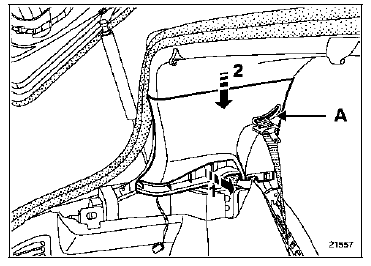

Dégager la garniture en partie supérieure (2).

Déclipper :

  • le cache-enrouleur (A),
  • la ceinture au niveau du dossier pour déposer complètement la garniture.
