Revue technique Renault Vel Satis: Répartiteur d'admission - Volet de turbulence

Revue technique Renault Vel Satis / Moteur et périphériques / Melange carbure / Répartiteur d'admission - Volet de turbulence

Moteur G9T

VOLET DE TURBULENCE

Le répartiteur d'admission est équipé d'un volet de turbulence qui modifie l'écoulement des gaz d'admission donc le remplissage du cylindre dans certaines conditions de fonctionnement moteur.

En effet, lorsque le volet est fermé, la section de passage de l'air dans le répar titeur d'admission diminue.

DESCRIPTION

Le système se compose :

  • d'un volet de turbulence intégré au répartiteur d'admission,

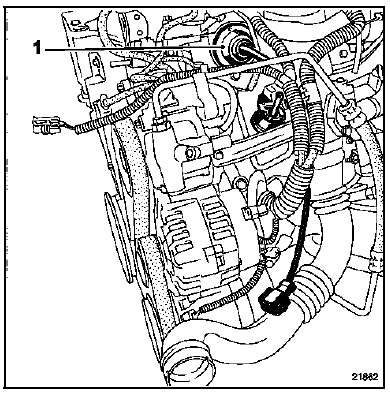

  • d'un poumon (1) actionnant le volet de turbulence,

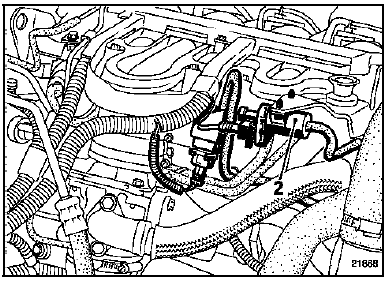

  • et d'une électrovanne (2).

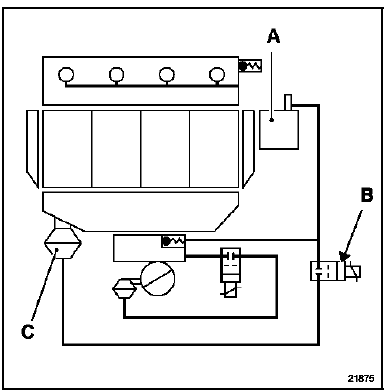

SCHEMA DE PRINCIPE

SCHEMA DE PRINCIPE

  1. Pompe à vide
  2. Electrovanne de volet de turbulence
  3. Poumon de commande du volet de turbulence

FONCTIONNEMENT

En position repos, l'électrovanne est fermée. Le volet de turbulence est ouvert et ne modifie pas la section de passage de l'air dans le répartiteur d'admission.

En fonctionnement, l'électrovanne pilotée par le calculateur d'injection met en relation la pompe à vide (A) et le poumon de commande (C) du volet de turbulence.

Le poumon est soumis à la dépression de la pompe à vide et ferme le volet de turbulence.

DEPOSE

Le volet de turbulence est intégré au répartiteur d'admission.

Lors d'un remplacement, il est nécessaire de remplacer le répartiteur d'admission complet.

    Répartiteur d'admission
    Moteur  G9T DEPOSE REMARQUE : La dépose du répartiteur d'admission nécessite la dépose du collecteur d'admission ainsi que la dépose du boîtier & ...

    Répartiteur d'admission
    Moteur P9X DEPOSE Déposer les caches moteur. Débrancher la batterie. Débrancher les connecteurs électriques (1) : de la sonde de température d'air, ...
