Manuel du conducteur
Moteur G9T
DEPOSE
REMARQUE : La dépose du répartiteur d'admission nécessite la dépose du collecteur d'admission ainsi que la dépose du boîtier étouffoir (voir chapitre 12A Mélange carburé "Collecteur d'admission" et "Boîtier diffuseur").
Déposer :
REPOSE
Remplacer les joints du répartiteur d'admission et du collecteur d'admission par des joints neufs.

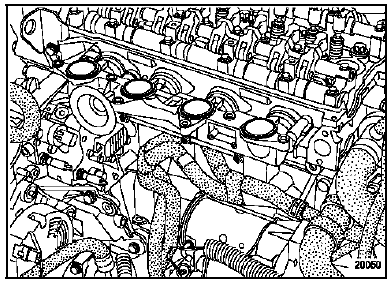

Reposer le répartiteur d'admission.
Approcher les vis de fixation du répartiteur d'admission sans les bloquer.
Reposer le collecteur d'admission - couvre-culasse en respectant les couples et l'ordre de serrage préconisé (voir chapitre 12A Mélange carburé "Collecteur d'admission").

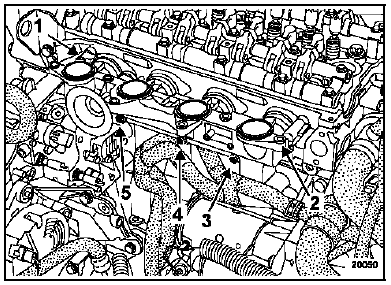

Serrer les vis de fixation du répartiteur d'admission au couple de serrage de 1,2 daN.m dans l'ordre préconisé (1, 2, 3, 4, 5).
Reposer le boîtier étouffoir (voir chapitre 12A Mélange carburé "Boîtier diffuseur").
IMPORTANT : Pour les autres opérations de repose, procéder dans le sens inverse de la dépose en respectant impérativement l'ordre de montage et les couples de serrage préconisés pour la repose de la partie injection haute pression (voir chapitre 13B Injection diesel "Injecteur").
Affectation des voies du calculateur de puissance
MOTEUR P9X
CONNECTEUR A
A1 --- + 12 V après relais de verrouillage
injection
A2 →← Liaison diagnostic calculateur de
puissance
A3 ← Commande injecteur n 1
A4 ← Commande injecteur n 2
A5 ← Commande injecteur n 3
A6 ← Commande injecteur n 4
A7 & ...
Airbags latéraux avant (thorax)
Le module "airbag latéral thorax avant" est fixé sur la
partie inférieure du dossier de chaque siège avant
côté porte.
Pour se déployer, le sac gonflable déchire le couvercle
du module, la mousse et dégrafe la garniture.
...
Lecteur de carte Renault
BRANCHEMENT
Le lecteur de carte Renault est clippé sur son support.
Pour la dépose, consulter le chapitre 83A "Planche
de bord".
REMARQUE : en cas de panne d'éclairage du lecteur,
il faut remplacer le lecteur.
RAPPEL : le lecteur n'est pas codé. ...
