Revue technique Renault Vel Satis: Coulisse de montant fixe de porte avant

Revue technique Renault Vel Satis / Etanchéité et insonorisation / Etancheite de vitre / Coulisse de montant fixe de porte avant

DEPOSE

Déposer :

  • la garniture de porte (chapitre 72A.A),
  • la vitre coulissante du chariot d'entraînement (chapitre 54A.B),
  • le lécheur intérieur de porte,
  • la garniture intérieure d'encadrement de porte (chapitre 72A.C).

Dégager le joint d'étanchéité (par tiellement).

Dégager le joint d'étanchéité (par tiellement).

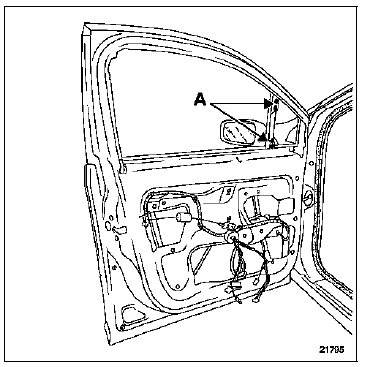

Déposer les vis (A).

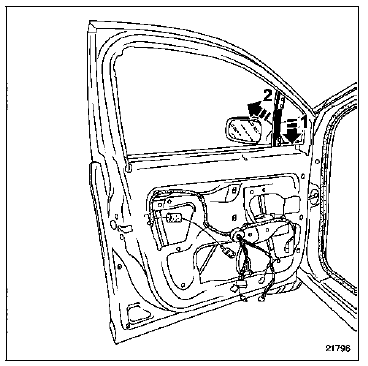

Dégager la coulisse (1) puis (2), en prenant soin de ne

Dégager la coulisse (1) puis (2), en prenant soin de ne pas détériorer le lécheur extérieur de porte.

REPOSE

Procéder dans le sens inverse de la dépose.
