Manuel du conducteur
MOTEUR G9T

ATTENTION : Avant toute intervention, brancher l'outil de diagnostic après-vente, entrer en dialogue avec le calculateur d'injection et vérifier que la rampe d'injection ne soit plus sous pression.
Prendre garde à la température de carburant.
Commander le kit de bouchons spécial circuit d'injection haute pression.
RESPECTER STRICTEMENT LES CONSIGNES DE PROPRETE
DEPOSE

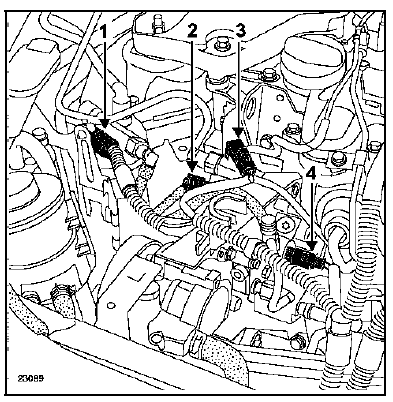

Débrancher :
Ecarter le faisceau électrique.

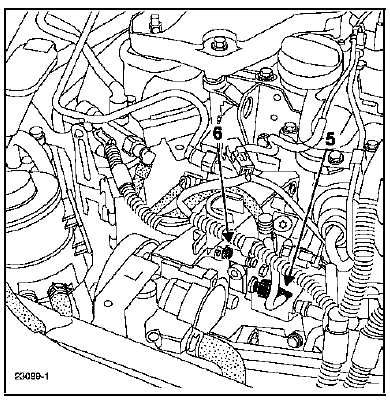

Débrancher le tuyau d'alimentation en carburant (5) de la pompe haute pression.
Mettre en place les bouchons de propreté.
Déposer la patte (6) de maintien du tuyau d'alimentation en carburant.

DEPOSE
Souffler la zone pour éliminer les impuretés autour du régulateur de pression carburant.
Nettoyer la zone avec du nettoyant frein.

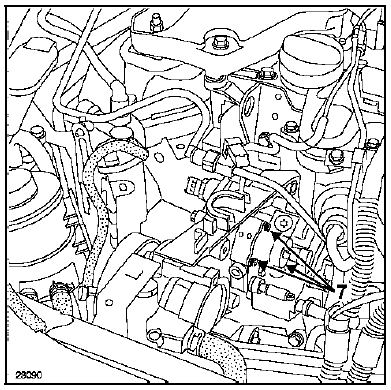

Déposer :

Nettoyer et essuyer la face d'appui du régulateur de pression carburant sur la pompe haute pression en prenant garde de ne pas introduire d'impuretés.
Rincer le logement du régulateur de pression carburant dans la pompe haute pression en mettant le contact à plusieurs reprises, ou en faisant tourner la pompe basse pression à l'aide de l'outil de diagnostic dans le menu "Commandes des actuateurs", prévoir l'écoulement du gazole.
REPOSE
NOTA : La lubrification est très importante pour éviter les fuites extérieures.
Procéder à la repose en procédant dans le sens inverse de la dépose.
Avant de redémarrer le moteur, effacer avec l'outil de diagnostic les défauts éventuellement mémorisés par le calculateur d'injection.
Après toute intervention, vérifier l'absence de fuite du circuit de gazole.
Procéder comme suit :
Capteur de pression de rampe
Sonde de température de gazoleInterprétation des états
ANTIDEMARRAGE
CONSIGNES
Rien à signaler.
Faire un test du réseau multiplexé.
Consulter dans le Manuel de Réparation le chapitre "Réseau multiplexé".
Si le problème n'est pas résolu, faire un diagnostic du système &quo ...
Affectation des voies du calculateur de puissance
MOTEUR P9X
CONNECTEUR A
A1 --- + 12 V après relais de verrouillage
injection
A2 →← Liaison diagnostic calculateur de
puissance
A3 ← Commande injecteur n 1
A4 ← Commande injecteur n 2
A5 ← Commande injecteur n 3
A6 ← Commande injecteur n 4
A7 & ...
Airbag frontal conducteur
Le module "airbag conducteur" est équipé d'un sac
gonflable à deux volumes (petit ou grand volume).
Il se gonfle en fonction de la gravité du choc ou de la
position de réglage du siège conducteur.
Pour se déployer le sac gonflable ...
