Revue technique Renault Vel Satis: Réception radiofréquence

Revue technique Renault Vel Satis / Châssis / Systeme de surveillance de la pression des pneumatiques / Réception radiofréquence

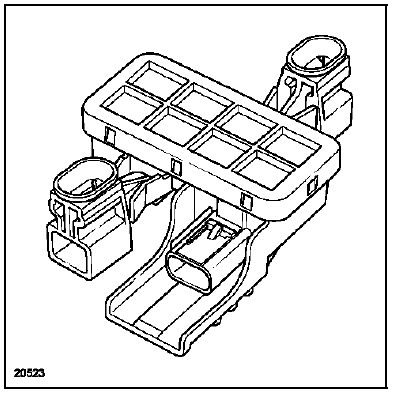

FONCTIONNEMENT

Le récepteur se situe sous le véhicule. Il reçoit les informations émises par les capteurs de pression de pneumatiques.

Il les transmet au boîtier électronique.

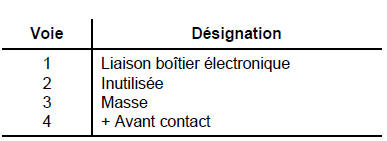

BRANCHEMENT

BRANCHEMENT

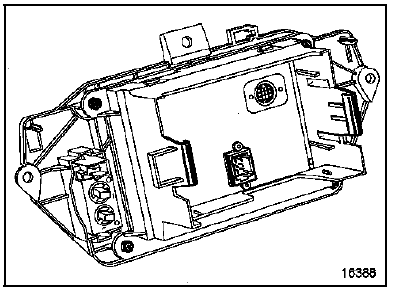

DEPOSE

DEPOSE

Retirer les deux clips du récepteur.

Débrancher le connecteur.

REPOSE

Procéder dans le sens inverse de la dépose.
