Revue technique Renault Vel Satis: Boîtier électronique

Revue technique Renault Vel Satis / Châssis / Systeme de surveillance de la pression des pneumatiques / Boîtier électronique

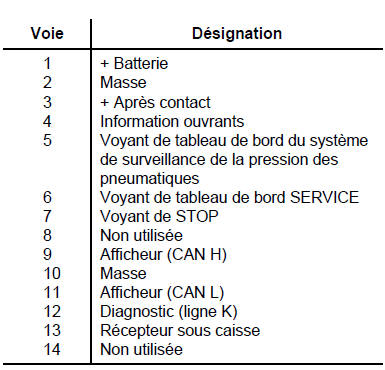

BRANCHEMENT

DEPOSE

DEPOSE

Soulever le siège de la banquette arrière.

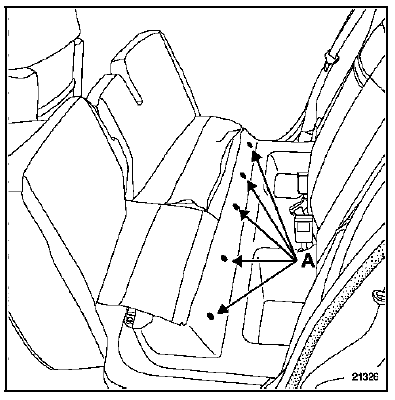

Retirer des clips (A). Soulever la moquette.

Retirer des clips (A). Soulever la moquette.

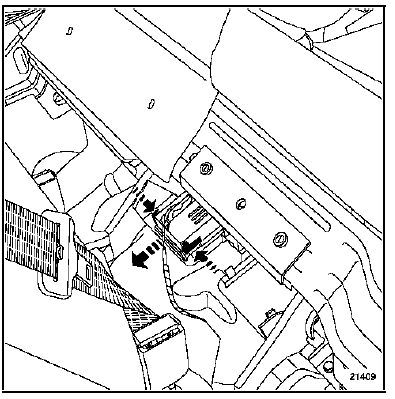

Débrancher le connecteur du boîtier.

Déposer :

Déposer :

  • les fixations du boîtier,
  • le boîtier.

Retirer le boîtier.

REPOSE

Procéder dans le sens inverse de la dépose.

En cas de remplacement du boîtier, effectuer l'apprentissage du code (qui correspond à l'emplacement) des capteurs à l'aide de l'outil de diagnostic et de l'outil d'excitation de valve MS.1607.

Consulter la Méthode de Réparation DIAGNOSTIC chapitre 35B "Apprentissage des capteurs".
