Revue technique Renault Vel Satis: Moteur P9X

Revue technique Renault Vel Satis / Châssis / Direction assistee / Pompe de direction assistée / Moteur P9X

OUTILLAGE SPECIALISE INDISPENSABLE

Mot. 453-01 Pinces pour tuyaux souples

MATERIEL INDISPENSABLE

Embout "crowfoot" à tuyauter de Facom par exemple, pour le desserrage des tuyaux haute pression

Mettre le véhicule sur un pont à deux colonnes.

DEPOSE

Déposer :

  • la roue avant droite,
  • le pare-boue avant droit,
  • le cache moteur,
  • le tuyau d'air.

Dégager le faisceau électrique d'injecteurs.

Déclipper :

  • le bocal de direction assistée,
  • le filtre à gasoil.

Déposer :

  • les deux vis du support du bocal de direction assistée,
  • la courroie d'accessoires.

Placer une pince Mot. 453-01 sur la canalisation

Placer une pince Mot. 453-01 sur la canalisation d'alimentation.

Débrancher les tuyauteries d'alimentation et de haute pression. Prévoir l'écoulement du liquide de direction assistée.

Déposer :

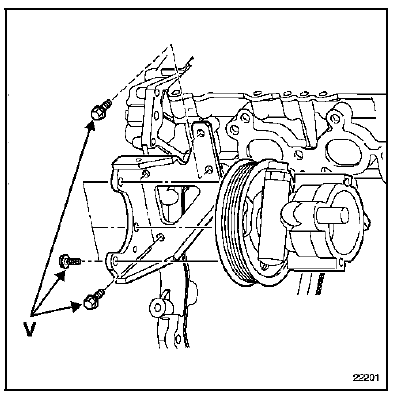

  • les trois vis (V) de fixation de la pompe,
  • la pompe.

REPOSE

Poser :

  • la pompe,
  • les tuyauteries,
  • la courroie d'accessoires.

La tension de la courroie est automatique (tendeur à ressort).

Poser :

  • les vis de bocal,
  • le faisceau électrique,
  • le tuyau d'air.

Moteur en fonctionnement, remplir et purger le circuit en manoeuvrant le volant de direction de butée en butée.
