DEPOSE
Débrancher la batterie.
Vidanger le circuit réfrigérant à l'aide de la station de charge.

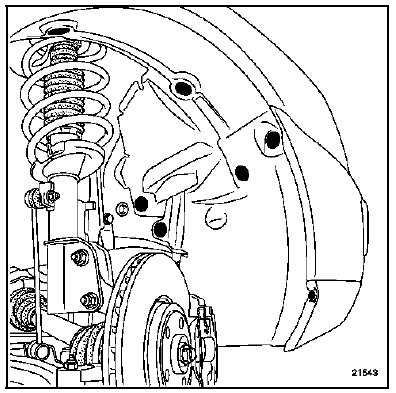

Déposer :

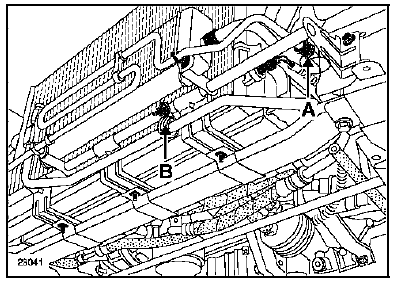

Débrancher les connecteurs (A) d'alimentation des antibrouillards (si le véhicule en est équipé).

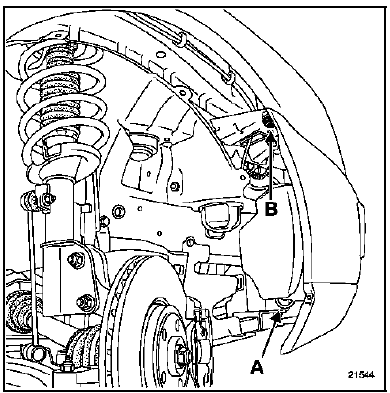

Déposer les deux vis de fixation latérale (B).
Dégager partiellement le bouclier.
Débrancher l'alimentation des gicleurs de lave-phares (si le véhicule en est équipé).
Extraire l'ensemble bouclier calandre (cette intervention nécessite deux opérateurs).
Déposer :

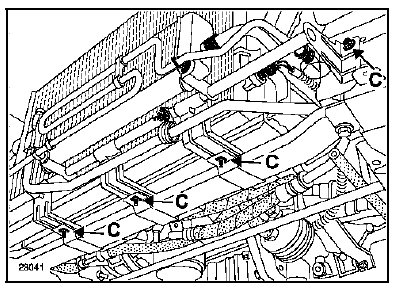

Désolidariser le radiateur d'huile de son support sans que celui-ci soit déposé et le suspendre.
Déposer :

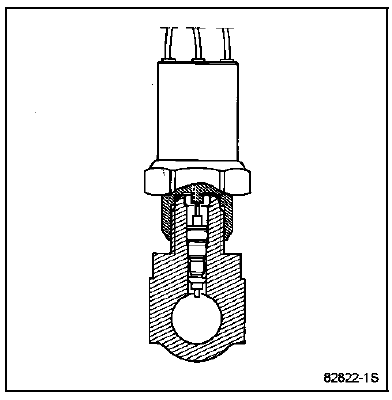

Le capteur de pression installé à la sortie du condenseur assure la protection du circuit réfrigérant.
Il informe le calculateur d'injection de la pression du circuit réfrigérant.
Le calculateur d'injection commande les ventilateurs de refroidissement moteur en fonction de la haute pression du circuit réfrigérant et de la vitesse du véhicule.
La dépose du pressostat peut s'effectuer sans vidanger le circuit réfrigérant.
Une valve automatique de fermeture isole le circuit de l'extérieur au démontage.
REPOSE
Procéder à l'inverse de la dépose.
Changer le joint s'il est détérioré en protégeant le filtrage de l'embout du capteur de pression pour ne pas abîmer le joint au montage.
Huiler le joint avec de l'huile préconisée.
ATTENTION : Brancher la batterie ; effectuer les apprentissages nécessaires (voir chapitre 8).
NOTA : Réaliser un test de fuite, moteur tournant avec la climatisation et le pulseur en marche maximum, et vérifier avec un détecteur de fuite dans les 5 minutes qui suivent la charge.
Dispositif antipercolation
Moteur F4R
PRINCIPE DE FONCTIONNEMENT
Le système antipercolation est commandé directement
par le calculateur d'injection.
L'information de température d'eau est reprise sur le
capteur de température d'eau de l'injection (voir
chapitre 17B "Gestion Centralis&e ...
Interprétation des états
GROUPE
MOTOVENTILATEUR PETITE VITESSE
GROUPE MOTOVENTILATEUR GRANDE VITESSE
CONSIGNES
Si le fonctionnement du groupe motoventilateur ne se fait pas comme
indiqué, faire un
contrôle complet du circuit groupe motoventilateur (voir dans diagnostic
injection).
Pression (bar)
...
Moteur G9T
La sonde de température d'eau (1) (injection et
indication de température d'eau au tableau de bord)
est une sonde à trois voies.
Deux voies pour l'information température d'eau au
calculateur (voies B E1 et B K3) et une voie pour
l'indication au tableau de bord ...
