Revue technique Renault Vel Satis: Joint de sortie de différentiel

Revue technique Renault Vel Satis / Transmission / Boite de vitesses mecanique / Joint de sortie de différentiel

BOITE PK6

OUTILLAGE SPECIALISE INDISPENSABLE

B. Vi. 1630 Mandrin de mise en place du joint de différentiel pour boîte PK

B. Vi. 1235 Mandrin de mise en place du joint de différentiel pour boîte PK

DEPOSE

DEPOSE

Déposer la protection sous moteur.

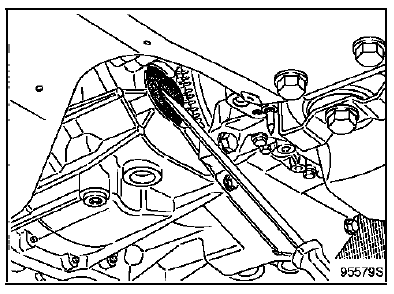

Vidange de la boîte de vitesses.

Déposer :

  • les protections latérales des pare-boue,
  • la roue avant droite,

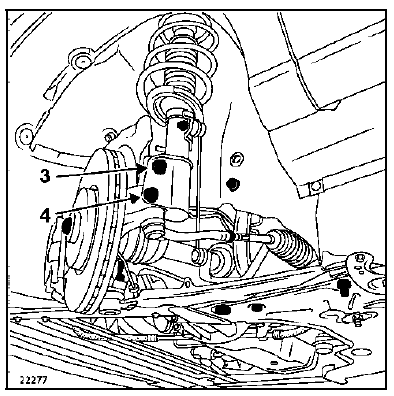

  • le boulon supérieur (3) du pied d'amortisseur et desserrer le boulon inférieur (4),
  • le capteur de vitesse de roue,

INGREDIENTS

INGREDIENTS

Loctite FRENBLOC :

Vis de fixation d'étrier de frein

MOLYKOTE BR2 :

Cannelures du planétaire droit

  • la bride du palier intermédiaire.

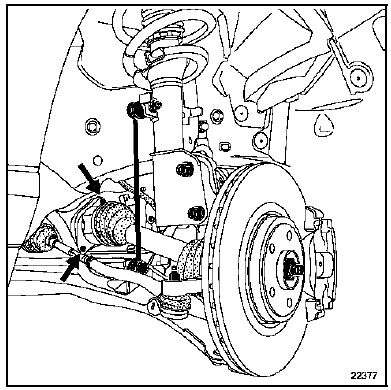

Basculer le porte-fusée et désaccoupler la

Basculer le porte-fusée et désaccoupler la transmission (prendre garde de ne pas blesser les soufflets pendant cette opération (voir chapitre 29A).

REMPLACEMENT DU JOINT

Enlever le joint torique du planétaire.

Frapper le joint à lèvres sur la base à l'aide d'un chasse-goupilles et d'un petit marteau pour le faire pivoter dans son logement.

Puis déboîter le joint avec une pince en prenant soin de ne pas abîmer les cannelures du planétaire.

REPOSE

REPOSE

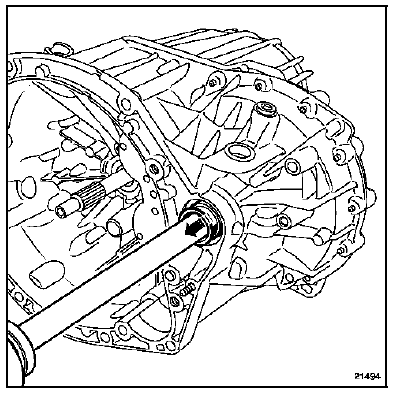

A l'aide de l'outil B. Vi. 1235 reposer le joint.

NOTA : Ne pas lubrifier le joint.

Remonter la transmission en sens inverse de la

Remonter la transmission en sens inverse de la dépose.

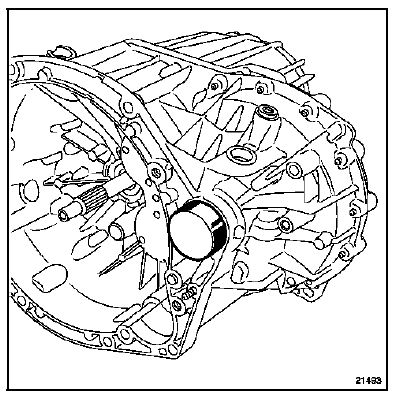

Pour les véhicules équipés de nouveaux joints, remonter ceux-ci à l'aide du B. Vi. 1630.

Ensuite retirer légèrement la bague de protection afin de la clipper dans la gorge de la transmission.

Refaire le niveau de la boîte de vitesses (voir

Refaire le niveau de la boîte de vitesses (voir chapitre 21 "Lubrifiants").
