Revue technique Renault Vel Satis: Moteur F4R

Revue technique Renault Vel Satis / Moteur et périphériques / Injection essence / Implantation des éléments / Moteur F4R

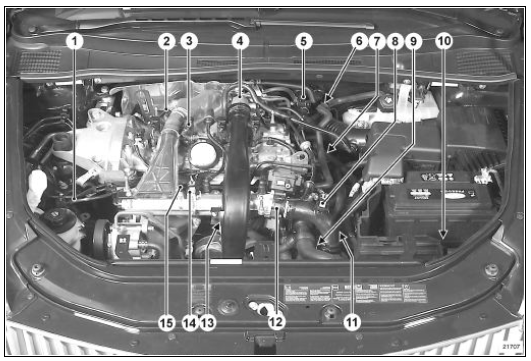

  1. Electrovanne de recyclage des vapeurs de carburant
  2. Sonde à oxygène amont
  3. Bobines d'allumage
  4. Turbocompresseur
  5. Electrovanne de régulation de pression de suralimentation
  6. Boîtier thermoplongeurs
  7. Capteur de température d'eau
  8. Capteur de pression de pression de suralimentation
  9. Capteur de Point Mort Haut
  10. Calculateur d'injection
  11. Capteur de température d'air
  12. Boîtier papillon motorisé
  13. Capteur de cliquetis
  14. Capteur de pression collecteur
  15. Rampe d'injection

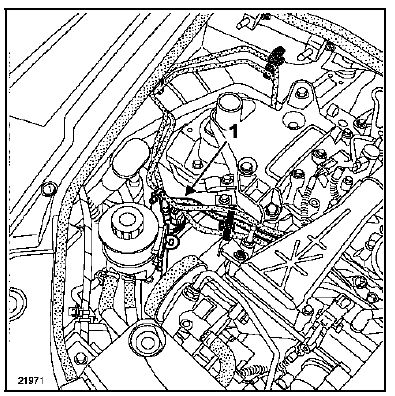

  1. Electrovanne de recyclage des vapeurs de carburant

2. Sonde à oxygène amont

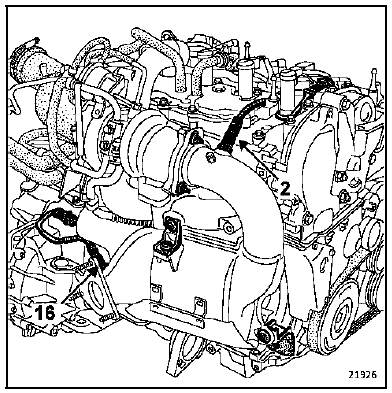

2. Sonde à oxygène amont

16. Sonde à oxygène aval

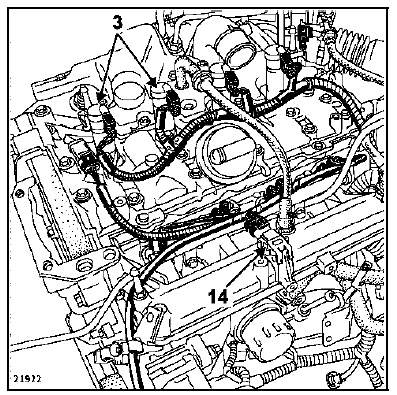

3. Bobine d'allumage

3. Bobine d'allumage

14. Capteur de pression collecteur

5. Electrovanne de régulation de pression de

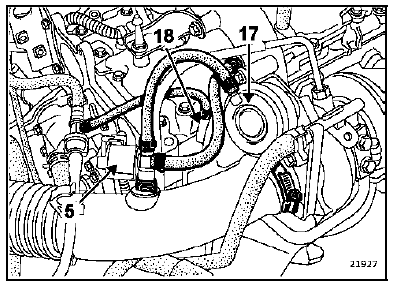

5. Electrovanne de régulation de pression de suralimentation

17. Poumon de commande de la soupape de régulation de pression de suralimentation

18. Vanne anti-pompage

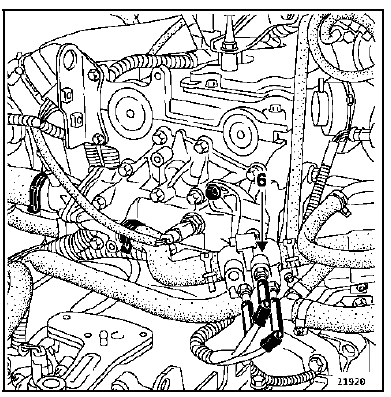

6. Boîtier thermoplongeurs

6. Boîtier thermoplongeurs

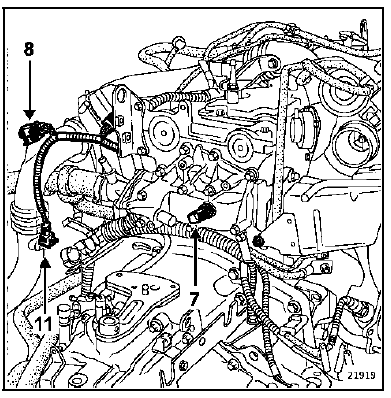

7. Capteur de température d'eau

7. Capteur de température d'eau

8. Capteur de pression de suralimentation

11. Capteur de température d'air

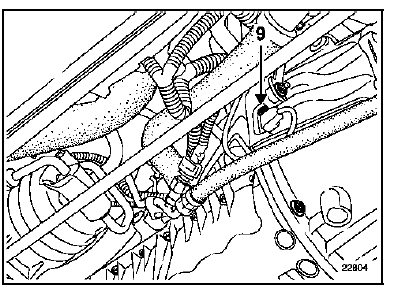

9. Capteur de Point Mort Haut

9. Capteur de Point Mort Haut

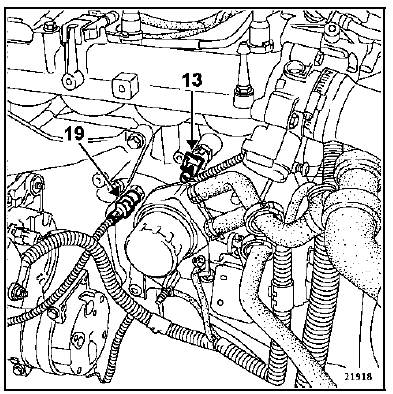

13. Capteur de cliquetis

13. Capteur de cliquetis

19. Capteur de pression d'huile

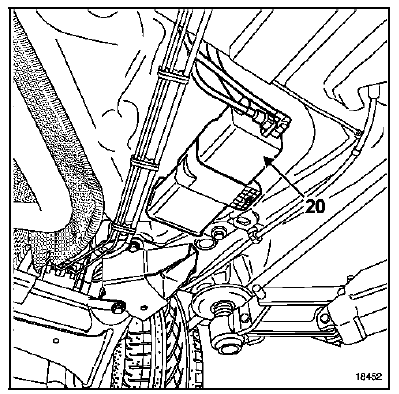

20.Absorbeur des vapeurs d'essence

20.Absorbeur des vapeurs d'essence

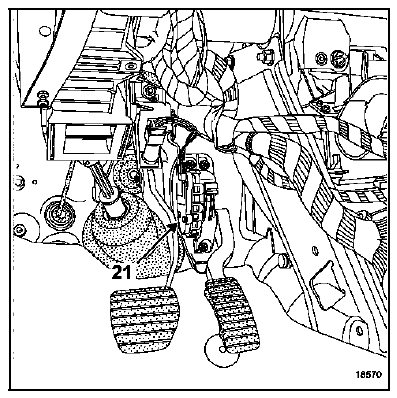

21. Potentiomètre de pédale d'accélérateur

21. Potentiomètre de pédale d'accélérateur

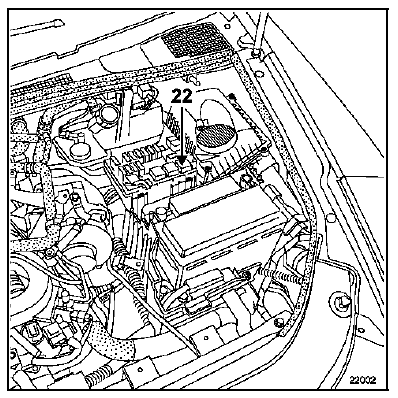

22. Relais d'injection

22. Relais d'injection
