Revue technique Renault Vel Satis: Joint d'étanchéité de convertisseur

Revue technique Renault Vel Satis / Transmission / Boite de vitesses automatique / Joint d'étanchéité de convertisseur

OUTILLAGE SPECIALISE INDISPENSABLE

B. Vi. 465 Outil pour extraction joint d'étanchéité de convertisseur

B. Vi. 1402 Outil de centrage de bague de convertisseur (de la valise B. Vi. 1400-01)

Cette opération s'effectue boîte de vitesses automatique déposée.

DEPOSE

Déposer :

  • le convertisseur,

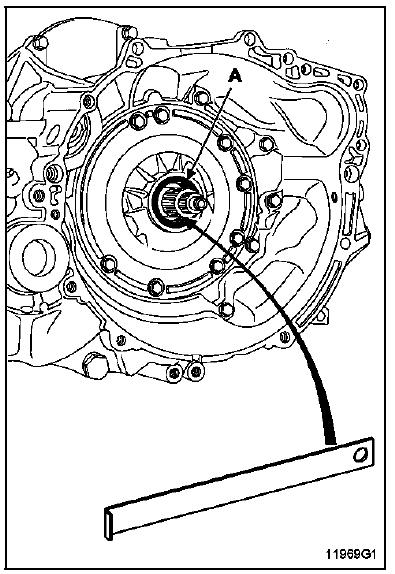

  • la bague d'étanchéité (A) à l'aide de l'outil B. Vi. 465 avec la bague marquée 1, en l'engageant bien droit, visser d'un demi-tour environ et extraire le joint en serrant progressivement la vis de l'extracteur.

IMPORTANT : FAIRE ATTENTION de bien retirer le ressort du joint.

REPOSE

REPOSE

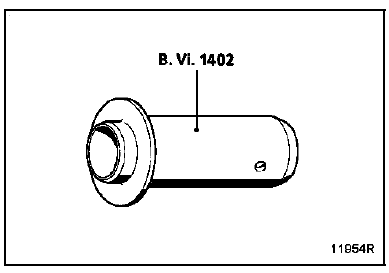

La mise en place du joint à lèvres (huilé) s'effectue avec l'outil B. Vi. 1402, faire attention à ne pas rentrer d'impuretés à la pose du joint.

Reposer le convertisseur en lubrifiant la gorge de

Reposer le convertisseur en lubrifiant la gorge de celui-ci avec de l'huile transmission automatique.

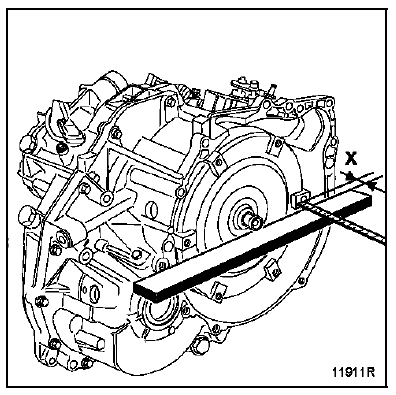

Contrôler à l'aide d'une règle la distance X doit être de 14 mm approximativement pour le moteur V4Y et de 26,5 mm approximativement pour le moteur P9X.
