Revue technique Renault Vel Satis: Airbags latéraux arrière (thorax)

Revue technique Renault Vel Satis / Equipement électrique / Airbags et pretensionneurs / Airbags latéraux arrière (thorax)

Le module "airbag latéral thorax arrière" est fixé derrière la garniture à côté de l'assise de siège arrière.

Pour se déployer, le sac gonflable déchire le couvercle du module.

DEPOSE

DEPOSE

IMPORTANT : avant la dépose d'un élément du système de sécurité, verrouiller le boîtier électronique d'airbag à l'aide de l'outil de diagnostic.

Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume (contact mis).

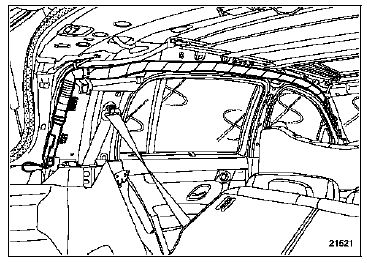

Rabattre l'assise et le dossier du siège arrière.

Dégrafer la garniture.

Dégager le câblage du module airbag et son fil de masse après avoir débranché son connecteur.

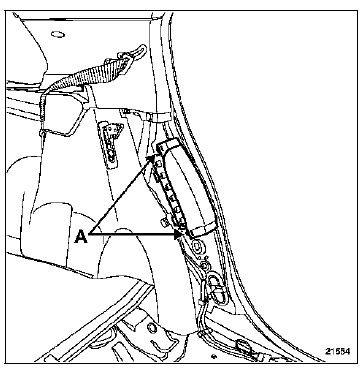

Déposer le coussin airbag par ses deux écrous (A).

IMPORTANT : se reporter impérativement au

IMPORTANT : se reporter impérativement au chapitre "Procédure de destruction" pour la mise au rebut d'un module airbag non déclenché.

REPOSE

Fixer le module airbag (couple de serrage : 0,4 daN.m).

S'assurer que le fil de masse soit correctement raccordé au module airbag en respectant son parcours et ses points de fixation.

Brancher le fil de masse.

Vérifier le bon verrouillage du connecteur.

Effectuer un contrôle à l'aide de l'outil de diagnostic.

Si tout est correct, déverrouiller le boîtier électronique.

Sinon voir chapitre "Diagnostic".
