Revue technique Renault Vel Satis: Airbags latéraux arrière (rideau)

Revue technique Renault Vel Satis / Equipement électrique / Airbags et pretensionneurs / Airbags latéraux arrière (rideau)

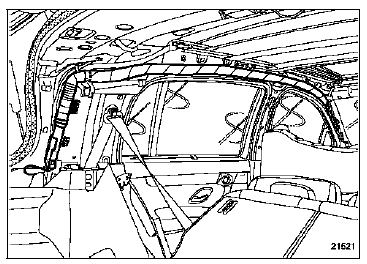

Le module "airbag latéral rideau" ou "airbag de tête" est fixé derrière la garniture de pavillon.

Pour se déployer, le sac gonflable dégrafe la garniture de pavillon.

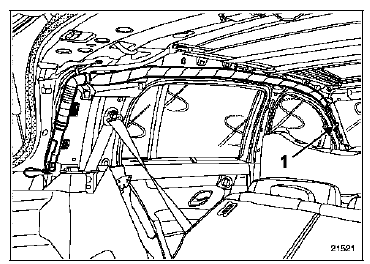

L'accès au générateur de gaz (1) nécessite la dépose des garnitures arrières.

DEPOSE

DEPOSE

IMPORTANT : avant la dépose d'un élément du système de sécurité, verrouiller le boîtier électronique d'airbag à l'aide de l'outil de diagnostic.

Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume (contact mis).

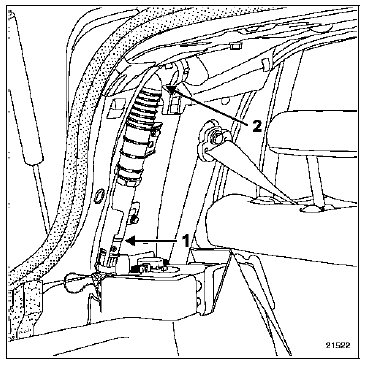

La dépose du module airbag (2) et du sac gonflable nécessite la dépose de la garniture de pavillon (consulter le chapitre "Carrosserie").

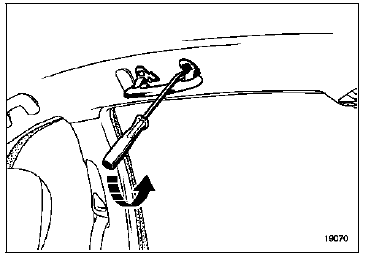

Pour déposer les poignées de maintien, utiliser l'outil Car. 1597. Consulter le chapitre 88A.

Dégager le câblage du module airbag après avoir

Dégager le câblage du module airbag après avoir débranché son connecteur.

Déposer l'ensemble airbag.

REPOSE

REPOSE

IMPORTANT : se reporter impérativement au chapitre "Procédure de destruction" pour la mise au rebut d'un module airbag non déclenché.

Mettre en place le module airbag sans serrer les vis fixation.

Mettre en place le coussin airbag en commençant par le maintien (1).

Positionner toutes les agrafes.

Positionner toutes les agrafes.

Serrer les vis de fixation (couple de serrage : 0,8 daN.m).

Rebrancher le connecteur en s'assurant de bien positionner le verrouillage.

Effectuer un contrôle à l'aide de l'outil de diagnostic. Si tout est correct, déverrouiller le boîtier électronique d'airbag.

    Airbags latéraux arrière (thorax)
    Le module "airbag latéral thorax arrière" est fixé derrière la garniture à côté de l'assise de siège arrière. Pour se d&eacu ...

    Procédure de destruction
    ATTENTION : n'est pas applicable si la réglementation locale impose une procédure spécifique validée et diffusée par le service Méthodes, Diagnostic et R&e ...
