Revue technique Renault Vel Satis: Joint d'étanchéité d'axe de sélecteur
SU1
OUTILLAGE SPECIALISE INDISPENSABLE
B. Vi. 1401 Manchon de guidage
Cette opération s'effectue après dépose du contacteur multifonction (voir chapitre concerné).
DEPOSE

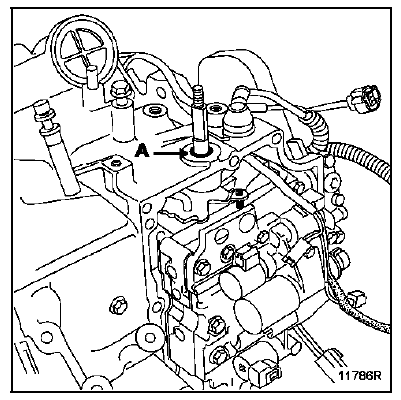

Déposer le joint (A) d'axe de sélecteur à l'aide d'un petit tournevis en faisant attention de ne pas endommager l'axe et la portée du joint.
REPOSE
Reposer le joint (lubrifié avec de l'huile transmission automatique).

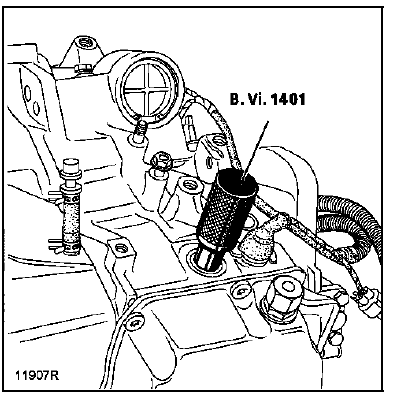

Engager l'outil B. Vi. 1401, et frapper légèrement à l'aide d'un maillet en caoutchouc pour l'emmener en butée.
Joint d'étanchéité
de convertisseur
OUTILLAGE SPECIALISE INDISPENSABLE
B. Vi. 465 Outil pour extraction joint
d'étanchéité de convertisseur
B. Vi. 1402 Outil de centrage de bague de
convertisseur (de la valise
...
Contacteur multifonction
SU1
OUTILLAGE SPECIALISE INDISPENSABLE
B. Vi. 1612 Outil de réglage du contacteur
multifonction
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Mettre en positi ...
