Revue technique Renault Vel Satis: Radiateur

Revue technique Renault Vel Satis / Climatisation / Chauffage / Radiateur

DIRECTION A GAUCHE

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer la protection sous moteur.

Vidanger le circuit de refroidissement.

Côté habitacle

La dépose du radiateur s'effectue sans déposer la planche de bord.

Déposer :

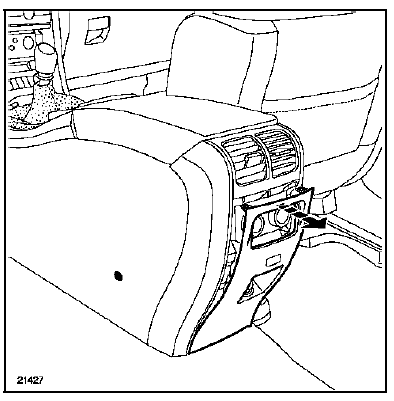

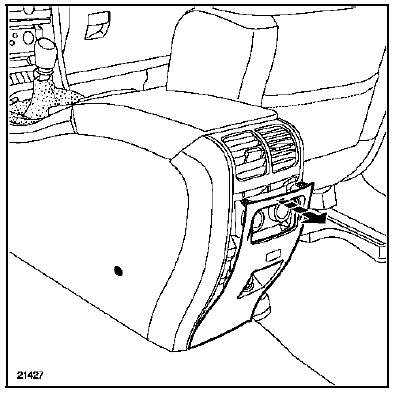

  • les deux caches latéraux gauche et droit,

  • la console centrale (voir chapitre 57A "Console centrale"),

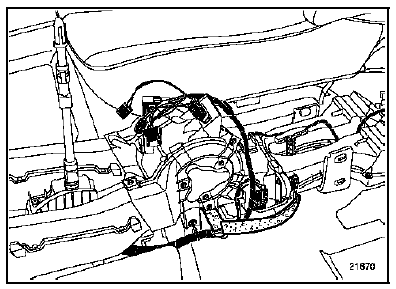

  • l'ensemble groupe motoventilateur central (voir chapitre "Groupe motoventilateur arrière"),

  • les quatre vis de maintien de la tôle du renfort de poutre,
  • la tôle (C) de renfort de poutre.

Déposer :

Déposer :

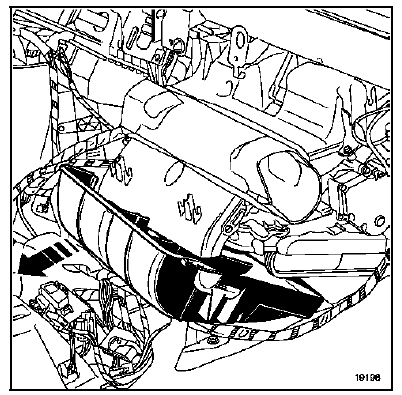

  • le carter inférieur du radiateur en tirant vers soi (cinq vis),

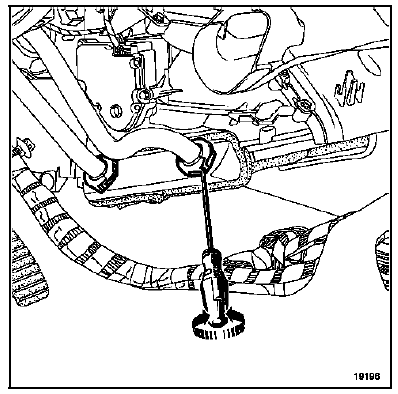

  • les deux colliers des tuyaux du circuit d'eau du radiateur à l'aide d'un tournevis,

  • le radiateur.

REPOSE

Pour la repose du radiateur, procéder en sens inverse de la dépose.

IMPORTANT : il est impératif de remonter le faisceau électrique correctement pour éviter tout risque de contact avec le radiateur (source chaude).

IMPORTANT : ne pas oublier, après avoir branché la batterie, d'effectuer les apprentissages nécessaires pour que le véhicule fonctionne correctement (consulter le chapitre 80A).

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer la protection sous moteur.

Vidanger le circuit de refroidissement.

Côté habitacle

La dépose du radiateur il ne faut pas effectuer de dépose de la planche de bord.

Déposer :

  • les deux caches latéraux gauche et droit,

  • la console centrale (voir chapitre 57A "Console centrale"),

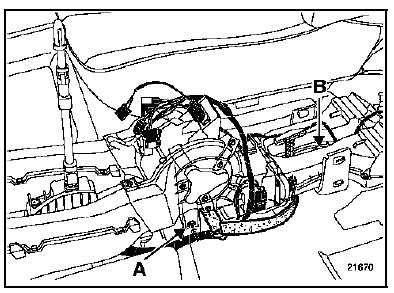

  • l'ensemble groupe motoventilateur central (vis A et B) (voir chapitre "Groupe motoventilateur central"),

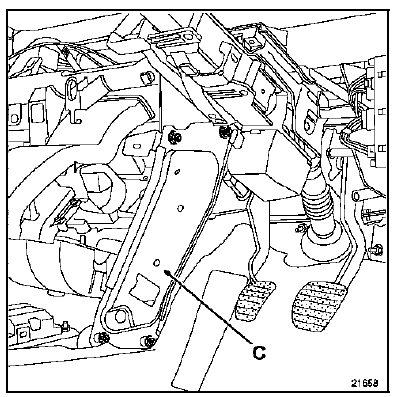

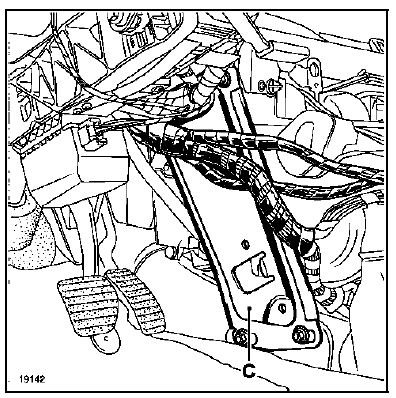

  • les quatre vis de maintien de la tôle (C) du renfort de poutre,
  • la tôle de renfort de poutre.

Déposer :

Déposer :

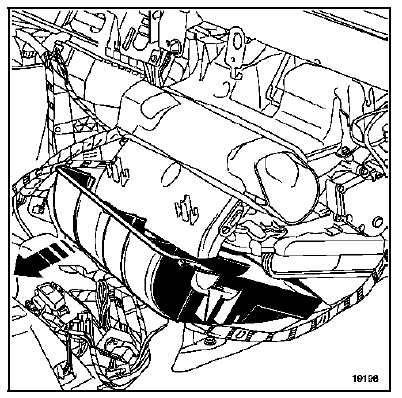

  • le carter inférieur du radiateur en tirant vers soi (cinq vis),

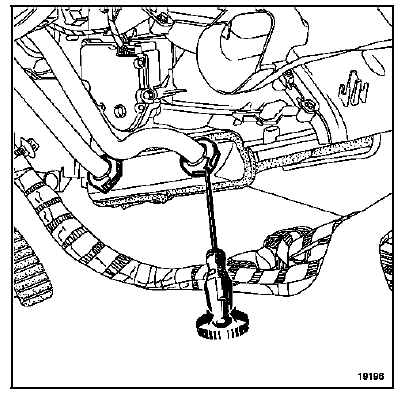

  • les deux colliers des tuyaux du circuit d'eau du radiateur à l'aide d'un tournevis,

  • le radiateur.

REPOSE

Pour la repose du radiateur, procéder en sens inverse de la dépose.

IMPORTANT : il est impératif de remonter le faisceau électrique correctement pour éviter tout risque de contact avec le radiateur (source chaude).

IMPORTANT : ne pas oublier, après avoir branché la batterie, d'effectuer les apprentissages nécessaires pour que le véhicule fonctionne correctement (consulter le chapitre 80A).
