Revue technique Renault Vel Satis: Identification
SU1

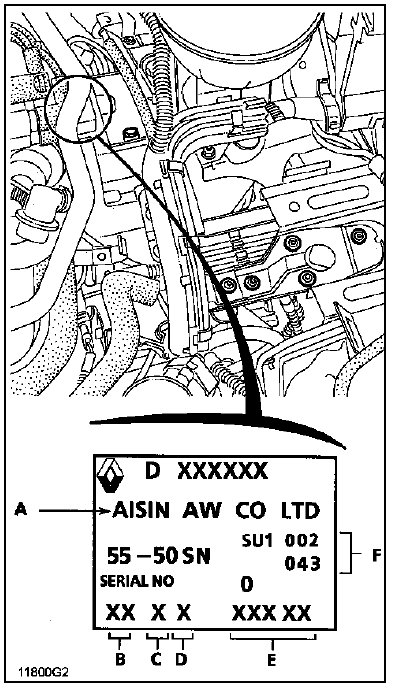

Plaque d'identification de la transmission automatique.
A Constructeur
- Constructeur (Aisin Warner)
- Année de fabrication
- Mois de production (Exemple : A = 1, B = 2.... M = 12, sauf I)
- Modèle de transmission (55-50 SN)
- Numéro séquentiel pour la production d'un mois
- Indice de transmission automatique
Rapports
Utilisation
SU1
CARACTERISTIQUES
Poids : 90 kg
VEL SATIS est équipée de la Boîte de Vitesses
automatique. SU1 dotée de systèmes appelés : "Shift
Lock" et &q ...
D'autres materiaux:
Affectation des voies du calculateur
MOTEUR F4R
AFFECTATION DES ENTREES ET SORTIES DU CALCULATEUR D'INJECTION
Connecteur A
(noir)
A2 ← Commande Marche/Arrêt Régulateur de vitesse à contrôle de
distance
A3 ←→ LIAISON MULTIPLEXEE CAN L Unité Centrale Habitacle
A4 → ← ...
Interprétation des états
GROUPE
MOTOVENTILATEUR PETITE VITESSE
GROUPE MOTOVENTILATEUR GRANDE VITESSE
CONSIGNES
Si le fonctionnement du groupe motoventilateur ne se fait pas comme
indiqué, faire un
contrôle complet du circuit groupe motoventilateur (voir dans diagnostic
injection).
Pression (bar)
...
Moteur F4R tyrbo
REMPLACEMENT
Cette opération s'effectue après avoir déposé le berceau et désaccouplé la
boîte de vitesses du moteur.
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 582-01 Secteur d'arrêt
Mot. 1453 Support moteur
Emb. 1604 Compresseurs de mé ...
