Revue technique Renault Vel Satis: Garnitures de frein

Revue technique Renault Vel Satis / Châssis / Elements porteurs avant / Garnitures de frein

OUTILLAGE SPECIALISE INDISPENSABLE

Fre. 1190-01 Repousse piston de frein

Mettre le véhicule sur un pont à deux colonnes.

Mettre le véhicule sur un pont à deux colonnes.

Déposer les roues avant.

DEPOSE

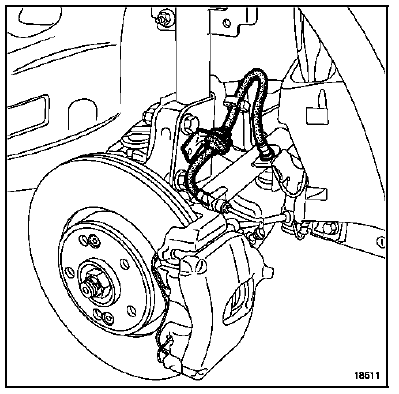

Déposer :

  • le ressort de la face avant de l'étrier,
  • le flexible de frein de l'amortisseur,

  • les deux bouchons situés au bout des colonnettes,
  • les deux vis des colonnettes.

Suspendre l'étrier. Déposer les plaquettes.

REPOSE

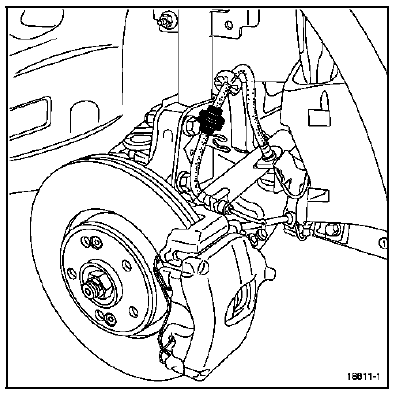

ATTENTION : bien fixer le flexible de frein et le câblage du capteur de vitesse de roue, s'ils ont été dégrafés.

Vérifier l'état des éléments de freinage.

Vérifier l'état des éléments de freinage.

Repousser le piston à l'aide de l'outil Fre. 1190-01 jusqu'à ce qu'il soit au fond de son alésage.

Mettre en place les garnitures neuves en commençant par l'intérieur.

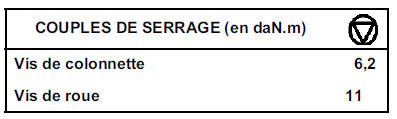

Reposer :

  • la vis de colonnette du bas,
  • la vis de colonnette du haut,
  • le ressort de la face avant de l'étrier ; en commençant par le bas.

ATTENTION : appuyer plusieurs fois sur la pédale de frein pour mettre en contact les pistons, les plaquettes et les disques de frein.
