Revue technique Renault Vel Satis: Calculateur de puissance

Revue technique Renault Vel Satis / Moteur et périphériques / Injection diesel / Calculateur de puissance

MOTEUR P9X

DEPOSE

Déposer les caches moteur.

Débrancher :

  • la batterie,

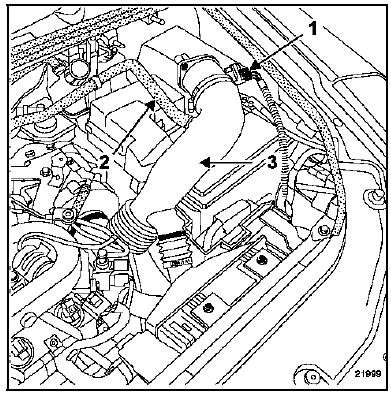

  • le connecteur du débitmètre d'air (1),
  • le conduit de réaspiration des vapeurs d'huile (2).

Déposer le conduit d'aspiration d'air (3) muni du débitmètre. Pour cela déposer :

  • les deux vis de fixation sur le débitmètre d'air,
  • le collier sur le résonateur d'air puis sur le turbocompresseur.

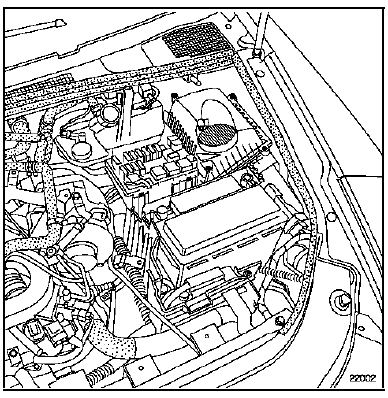

Dégrafer puis dégager le boîtier relais sur le côté.

Dégrafer puis dégager le boîtier relais sur le côté.

Déposer la batterie.

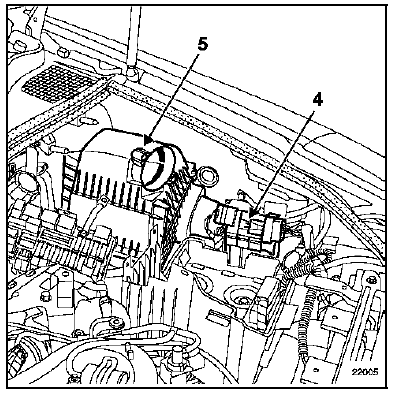

Dégager le porte-connecteur, (4) sur le côté.

Dégager le porte-connecteur, (4) sur le côté.

Déposer :

  • le boîtier filtre à air (5),

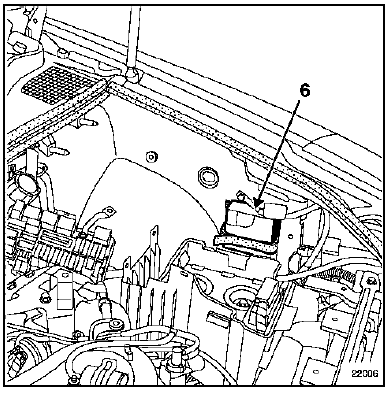

  • le calculateur de puissance (6) en le déconnectant.

REPOSE

REPOSE

Procéder dans le sens inverse de la dépose.

Mettre le contact et lire les codes défauts à l'aide de l'outil de diagnostic.

Réparer si nécessaire les défauts signalés puis les effacer.

Vérifier le bon fonctionnement du véhicule.
