Revue technique Renault Vel Satis: Calculateur

Revue technique Renault Vel Satis / Moteur et périphériques / Injection diesel / Calculateur

MOTEURS G9T - P9X

OUTILLAGE SPECIALISE INDISPENSABLE

Mot. 1372 Extracteur de vis d'inviolabilité

GENERALITES

Le calculateur d'injection est situé sous le bac à batterie. Pour le déposer, il est nécessaire de déposer le bac à batterie qui est fixé par trois vis inviolables.

DEPOSE

Déposer les caches moteur.

Débrancher la batterie.

Moteur P9X

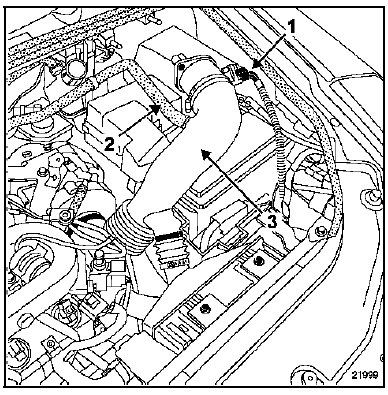

Débrancher le connecteur du débitmètre d'air (1).

Débrancher le conduit de réaspiration des vapeurs d'huile (2).

Déposer le conduit d'aspiration d'air (3) muni du débitmètre. Pour cela déposer :

  • les deux vis de fixation sur le débitmètre d'air,
  • le collier sur le résonateur d'air puis sur le turbocompresseur.

Tous types

Tous types

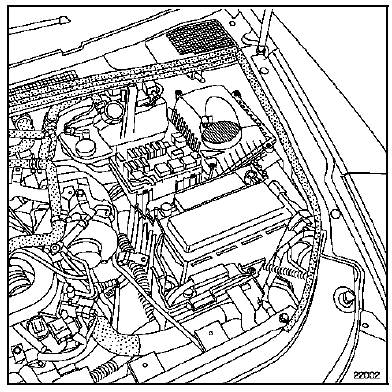

Dégrafer puis dégager le boîtier relais sur le côté.

Déposer la batterie.

Débrancher puis déposer le calculateur de boîte de

Débrancher puis déposer le calculateur de boîte de vitesses automatique (si équipé).

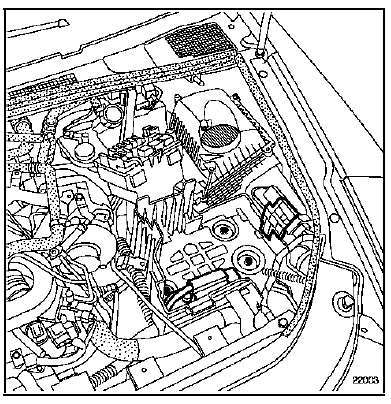

Déposer le porte-connecteur sur le bac à batterie.

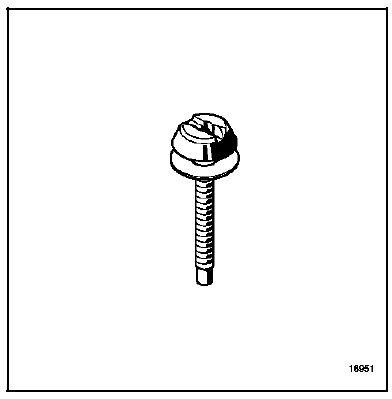

Percer les trois vis inviolables à l'aide d'un foret de diamètre 5 mm dans l'axe de la vis.

Déposer :

Déposer :

  • les trois vis de fixation du bac à batterie à l'aide du Mot. 1372,

  • le bac à batterie,
  • le bac à batterie,

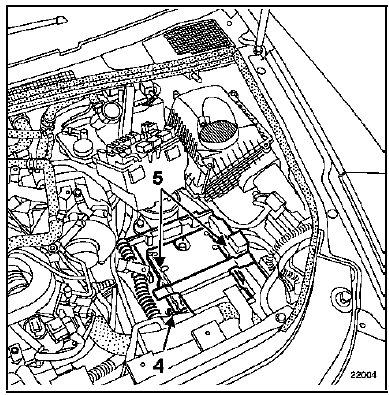

  • les écrous (5) de fixation du calculateur,
  • le calculateur en le déconnectant.

REPOSE

REPOSE

Procéder dans le sens inverse de la dépose.

Remplacer les vis inviolables par des vis inviolables neuves.

Procéder à l'apprentissage du code antidémarrage en suivant la procédure décrite dans le chapitre 82A "Antidémarrage".

Réparer si nécessaire les défauts signalés puis les effacer.

Vérifier le bon fonctionnement du véhicule.
