Revue technique Renault Vel Satis: Câble de commande

Revue technique Renault Vel Satis / Climatisation / Chauffage / Câble de commande

DEPOSE

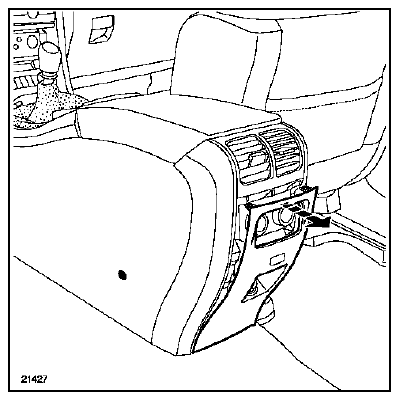

Déclipper le support allume-cigares.

Déposer la connectique du contacteur de verrouillage

Déposer la connectique du contacteur de verrouillage de centralisation des portes et de l'allume-cigares.

Déclipper la commande de chauffage et l'extraire.

Débrancher le connecteur (A) et déposer le câble de

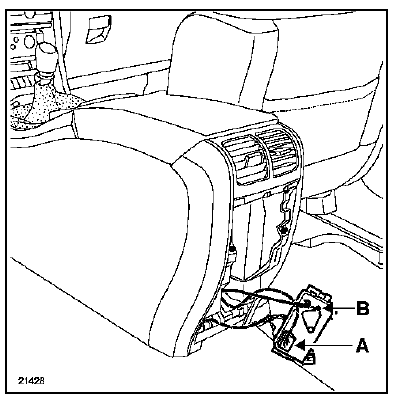

Débrancher le connecteur (A) et déposer le câble de commande (B).

Déposer :

  • la console centrale (voir chapitre 57A "Console centrale"),

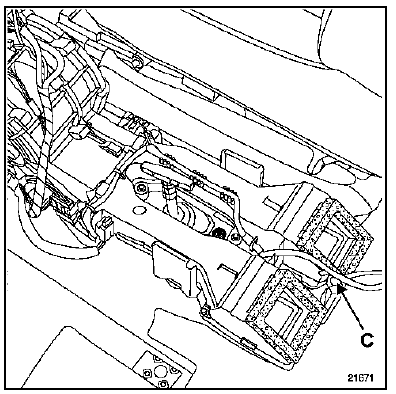

  • le câble de commande (C).

REPOSE

REPOSE

Procéder en sens inverse de la dépose.
