Revue technique Renault Vel Satis: Collecteurs d'admission

Moteur P9X

RESPECTER IMPERATIVEMENT LES CONSIGNES DE PROPRETE

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

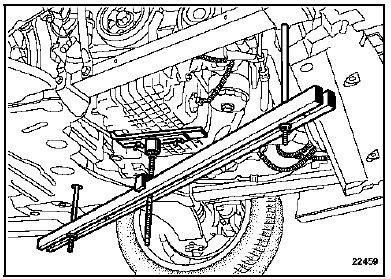

Mettre en place le suppor t moteur Mot. 1367-02.

Dégager les conduits d'alimentation gazole sur la suspension pendulaire.

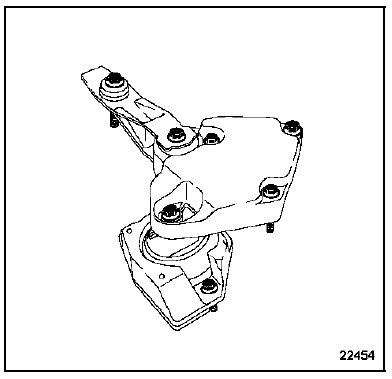

Déposer l'ensemble suspension pendulaire - limiteur de débattement.

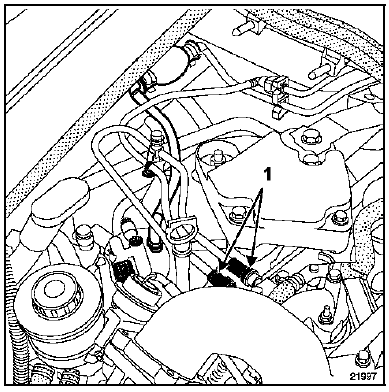

Débrancher les conduits d'alimentation et de retour de gazole (1) puis obturer les conduits à l'aide du kit de bouchons de propreté disponible au Magasin de Pièces de Rechange.

Déposer le répartiteur d'admission (voir opération "Répartiteur d'admission").

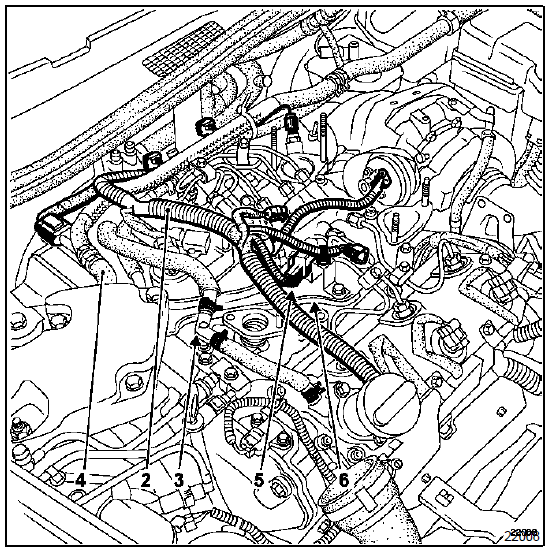

Débrancher :

• les différents connecteurs et actuateurs du faisceau électrique (2) puis dégager celui-ci sur le côté,
• les conduits de réaspiration des vapeurs d'huile sur le raccord en "T" (3) puis le tuyau (4). Dégager celui-ci sur le côté.

Dégager le connecteur (5) puis déposer le tirant acoustique (6).

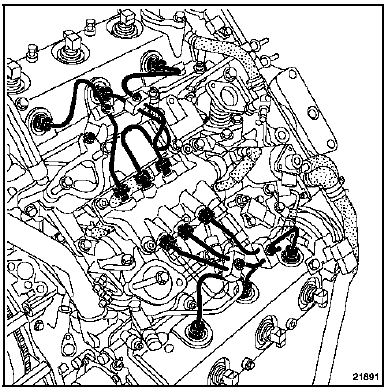

Desserrer les raccords des tuyaux haute pression rampe - injecteurs.

Si nécessaire, desserrer les brides de maintien des différents tuyaux.

Déposer les tuyaux haute pression.

Mettre en place les bouchons de propreté.

Déposer :

• les deux vis de fixation du poumon de wastegate puis dégager celui-ci sur le côté,
• la rampe haute pression (voir opération concernée au chapitre 13B Injection diesel "Rampe d'injection").

Déposer :

• l'ensemble vanne de recirculation des gaz d'échappement - échangeur (voir opération concernée "Vanne de recirculation des gaz d'échappement - Echangeur"),

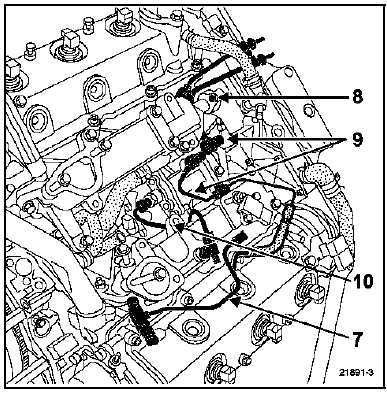

• le conduit de retour (7) avec le capteur de température de gazole,
• les fixations du tube de recirculation des vapeurs d'huile (8),
• la bride puis les raccords sur la pompe et la culasse des tuyaux de retour et d'alimentation de gazole (9).

Dégager :

• le tuyau de recirculation des vapeurs d'huile sur le côté,
• les tubes d'alimentation et de retour de gazole.

Déposer le tube haute pression de sortie de pompe (10) ainsi que le raccord sur le collecteur.

Mettre en place les bouchons de propreté.

Edition

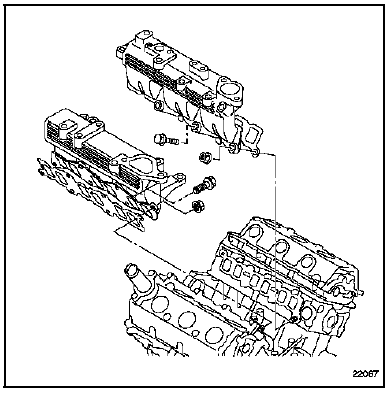

Déposer :

• le collecteur du banc avant et/ou arrière,
• les joints.

REPOSE

Remplacer impérativement tous les joints d'étanchéité du circuit d'admission d'air.

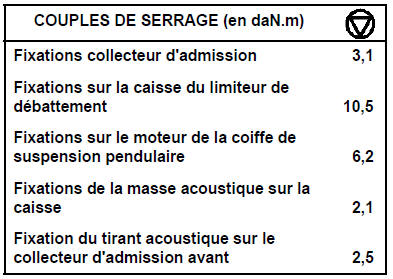

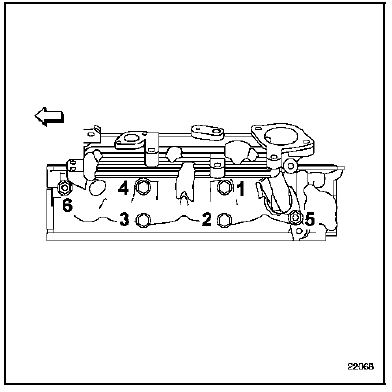

Reposer le ou les collecteurs puis serrer les fixations en respectant le couple et l'ordre de serrage.

Reposer les conduits d'alimentation et de retour de gazole puis les serrer aux couples prescrits (voir opération chapitre 13B Injection Diesel "Pompe d'injection").

Reposer la rampe d'injection (voir opération chapitre 13B Injection Diesel "Rampe d'injection").

Remplacer impérativement les tuyaux haute pression et les serrer au couple prescrit (voir opération concernée au chapitre 13B Injection diesel "Tuyaux haute pression").

Pour les autres opérations de repose procéder dans le sens inverse de la dépose.

Effectuer le réamorçage du circuit de gazole à l'aide de la poire d'amorçage.

Effectuer un contrôle de l'étanchéité du circuit haute pression après réparation (voir chapitre 13B Injection Diesel "Particularités").
