Revue technique Renault Vel Satis: Boîtier répartiteur

Revue technique Renault Vel Satis / Climatisation / Chauffage / Boîtier répartiteur

DEPOSE - REPOSE

DEPOSE - REPOSE

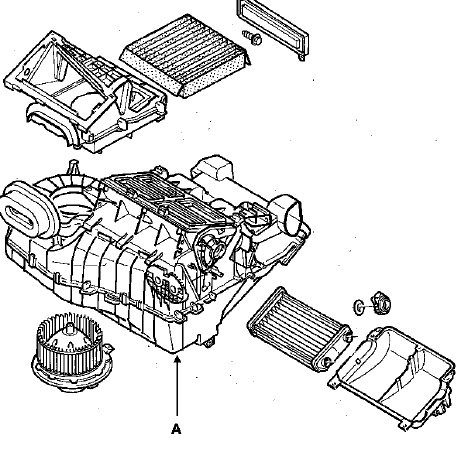

Le boîtier répartiteur d'air (A) est accessible après la dépose de la planche de bord et de la poutre de renfort de l'habitacle.

Suivre les instructions de dépose-repose dans le chapitre 62 "Dépose - Repose du boîtier évaporateur".

IMPORTANT : avant de reconnecter le coussin airbag, il est nécessaire d'appliquer la procédure de contrôle de fonctionnement du système :

  • Vérifier que le témoin airbag au tableau de bord soit allumé contact mis (calculateur déverrouillé), connecter un allumeur inerte au connecteur de chaque coussin de l'airbag et vérifier que le témoin s'éteigne.
  • Couper le contact, connecter le coussin airbag à la place de l'allumeur inerte et fixer le coussin sur le volant.
  • Mettre le contact, vérifier que le témoin s'allume 3 secondes à la mise du contact puis s'éteigne et reste éteint.
  • Si le témoin ne fonctionne pas comme indiqué ci-dessus, consulter le chapitre 88.

REGLAGE ET REPARTITION DE LA PUISSANCE DE CHAUFFAGE

Il existe deux possibilités pour faire varier la puissance de chauffage :

  • le débit d'air,
  • la température d'air.

La variation de la température d'air est obtenue par différents réglages des volets de mixage. Dans le boîtier répartiteur l'air est dérivé selon la position du volet de mixage, passe dans le radiateur de chauffage puis est mélangé à l'air froid pour obtenir la température d'air souhaitée par l'utilisateur.

La répartition et la diffusion de l'air dans l'habitacle sont assurées par :

  • un répartiteur d'air à cinq modes,
  • quatre aérateurs,
  • deux conduits pieds avant,
  • une frise de dégivrage - désembuage pare-brise,
  • deux frises de dégivrage - désembuage des vitres latérales avant.
