Revue technique Renault Vel Satis: Boîtier électronique d'enrouleurs à blocage électrique de ceinture

Revue technique Renault Vel Satis / Equipement électrique / Airbags et pretensionneurs / Boîtier électronique d'enrouleurs à blocage électrique de ceinture

Un calculateur spécifique est utilisé pour la gestion des enrouleurs à blocage électrique de ceintures avant embarquées sur sièges. Il est composé de :

  • un capteur électronique de sécurité,
  • une liaison avec le boîtier électronique d'airbag,
  • deux lignes de commande (blocage/déblocage) pour les enrouleurs de ceinture de sécurité avant.

RAPPEL : un défaut sur un de ces éléments n'allume pas le voyant défaut airbag.

DEPOSE

IMPORTANT : avant la dépose d'un élément du système de sécurité, verrouiller le boîtier électronique d'airbag à l'aide de l'outil de diagnostic.

Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume (contact mis).

Avancer les sièges avant au maximum.

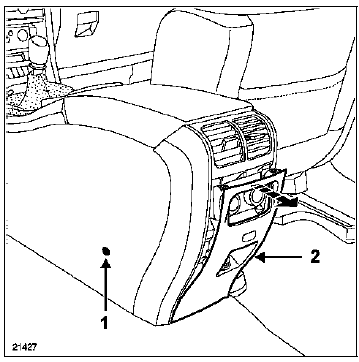

Déposer les vis (1) placées à l'arrière de la console.

Déposer le cache arrière de console (2) :

  • tirer sur la partie centrale,
  • déclipper la partie supérieure,
  • lever le cache.

Déposer :

Déposer :

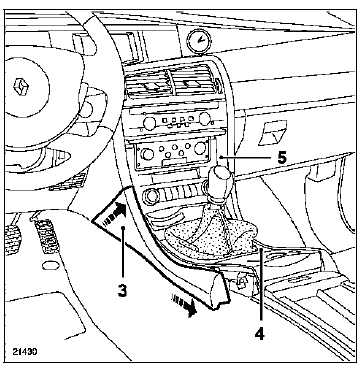

  • les joues de consoles clippées (3) en effectuant un mouvement vers le haut, le long de la planche de bord,
  • le soufflet de commande de vitesses,
  • l'Unité Centrale de Communication (selon version) à l'aide de l'outil MS. 1373,
  • la façade supérieure de console (4),
  • la façade (5) support de tableau de commande du conditionnement d'airbag et du lecteur de carte RENAULT,

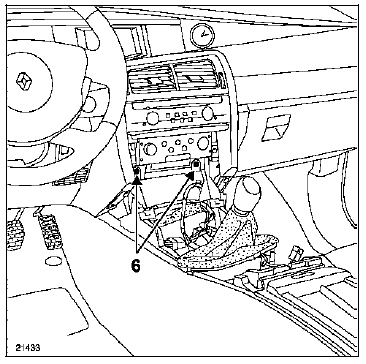

  • les vis (6) de fixation de la console.

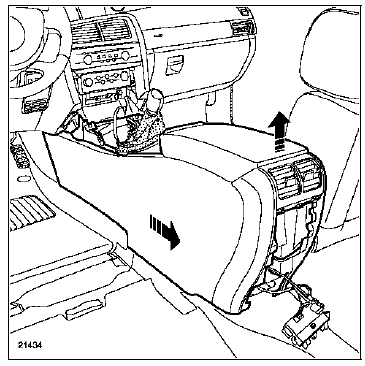

Lever l'arrière de la console. Reculer l'ensemble.

Lever l'arrière de la console. Reculer l'ensemble.

Déposer le conduit d'air.

Déposer le conduit d'air.

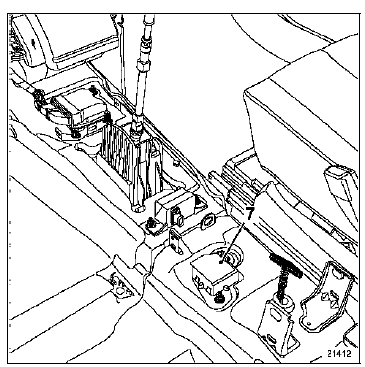

Débrancher le boîtier électronique (7) puis déposer les fixations.

REPOSE

REPOSE

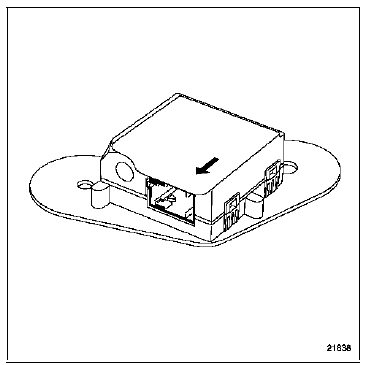

Serrer les fixations au couple de serrage de 0,8 daN.m avant de brancher le connecteur.

BRANCHEMENT

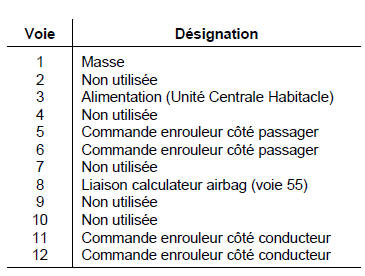

Connecteur 12 voies

Enrouleurs à blocage électrique

    Capteur de position de siège
    CONTACTEUR SOUS SIEGE Le siège conducteur est équipé d'un contacteur de position de glissière. Ce contacteur permet de modifier le gonflage de l'airbag frontal conducteu ...

    Enrouleurs à blocage électrique de ceintures avant
    L'enrouleur de ceinture de sécurité est à commande électrique. L'enrouleur est piloté par un boîtier électronique spécifique (12 voies), en ...
