Revue technique Renault Vel Satis: Capteur de position de siège

Revue technique Renault Vel Satis / Equipement électrique / Airbags et pretensionneurs / Capteur de position de siège

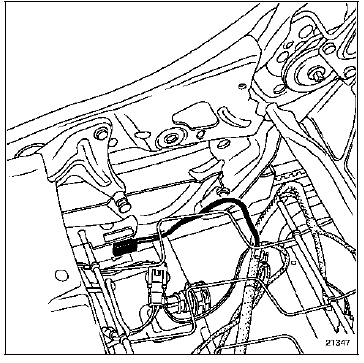

CONTACTEUR SOUS SIEGE

Le siège conducteur est équipé d'un contacteur de position de glissière. Ce contacteur permet de modifier le gonflage de l'airbag frontal conducteur (petit ou grand volume) en fonction de la position du conducteur.

NOTA : le volume de gonflage de l'airbag passager n'est pas modifié en fonction de la position des sièges.

Il est possible de vérifier à l'aide des outils de

Il est possible de vérifier à l'aide des outils de diagnostic, la résistance du capteur de position de siège :

  • Siège avancé : résistance capteur = 400 Ω
  • Siège reculé : résistance capteur = 100 Ω
