Revue technique Renault Vel Satis: Biellette de barre anti-dévers

Revue technique Renault Vel Satis / Châssis / Elements porteurs arriere / Biellette de barre anti-dévers

OUTILLAGE SPECIALISE INDISPENSABLE

Sus. 1656 Outil de compression de ressort

DEPOSE

DEPOSE

Mettre en place le véhicule sur un pont à deux colonnes.

Déposer :

  • la roue,

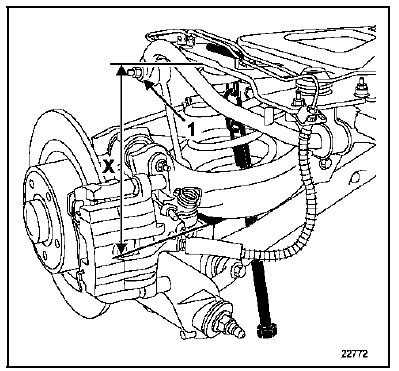

  • l'écrou supérieur de la biellette de barre anti-dévers (1).

Mettre en place l'outil Sus. 1656. Agir sur l'outil afin

Mettre en place l'outil Sus. 1656. Agir sur l'outil afin d'obtenir la cote X = 21 cm +- 0,5 cm.

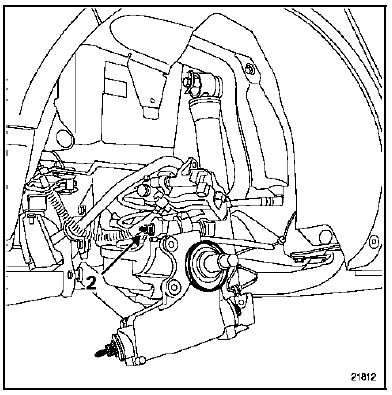

Déposer le bouton de fixation supérieure du portefusée

Déposer le bouton de fixation supérieure du portefusée (2). Noter le sens de la fixation afin de le respecter à la repose.

Pivoter le porte-fusée vers l'extérieur.

Déposer :

  • l'écrou inférieur de la biellette de barre anti-dévers,
  • la biellette de barre anti-dévers.

REPOSE

Procéder en sens inverse de la dépose.

Déposer l'outil Sus. 1656.

Contrôler les angles de carrossage et parallélisme arrière puis avant.

Le réglage du carrossage arrière impose le réglage du parallélisme arrière, du parallélisme avant.

Selon l'équipement du véhicule, contrôler et régler :

  • le régulateur de vitesses à contrôle de distance (consulter la méthode correspondante dans le chapitre 83D),
  • les projecteurs à lampe au Xénon (consulter la méthode correspondante dans le chapitre 83C).
