Revue technique Renault Vel Satis: Palier du bras longitudinal

Revue technique Renault Vel Satis / Châssis / Elements porteurs arriere / Palier du bras longitudinal

OUTILLAGE SPECIALISE INDISPENSABLE

Sus. 1656 Outil de compression de ressort

DEPOSE

DEPOSE

Déposer le bras longitudinal (consulter la méthode correspondante).

Déposer :

Déposer :

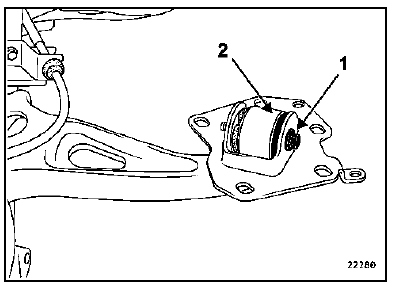

  • le boulon de fixation (1) en notant sa position,
  • le palier.

REPOSE

Veiller à la position de la rondelle élastique (2) et de la vis de fixation.

Reposer :

  • le palier,

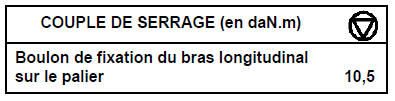

  • le boulon de fixation (1) ; serrer au couple préconisé,
  • le bras longitudinal (consulter la méthode correspondante).

NOTA : le boulon (1) n'a qu'un seul sens de montage.

Il est impératif de reposer le boulon (1) en orientant la tête de vis vers l'extérieur du véhicule.
