Revue technique Renault Vel Satis: Berceau train

Revue technique Renault Vel Satis / Châssis / Elements porteurs avant / Berceau train

OUTILLAGE SPECIALISE

Mot. 453-01 Pinces pour tuyaux souples (Durit)

Tav. 476Arrache rotule de direcyion

MATERIEL INDISPENSABLE

Vérin d'organes

ATTENTION : la dépose des vis de berceau et des

ATTENTION : la dépose des vis de berceau et des vis de bras implique impérativement leur remplacement et leur serrage au couple.

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

Mettre en place un bloque-volant.

Débrancher la batterie.

Déposer :

  • les roues,
  • la protection sous moteur,
  • les pare-boue avant,
  • les deux tirants gauche,

  • le tirant droit,
  • les vis de patte de fixation de tuyau de frein et du capteur de vitesse de roue,

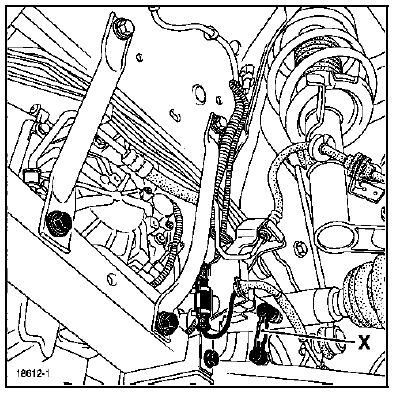

  • la biellette (X) du capteur de position de la lampe au xénon, si le véhicule est équipé.

Déclipper les capteurs de vitesse de roues du bras inférieur et du berceau.

Déposer :

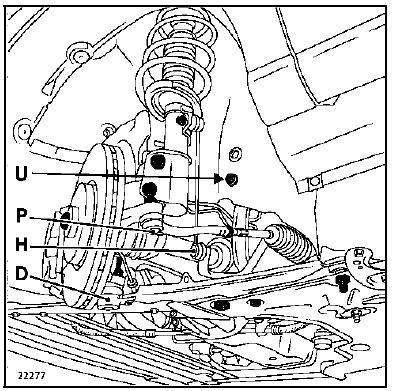

  • les écrous (H) de biellette de renvoi de barre stabilisatrice,
  • les écrous (P) de rotule de direction,
  • les écrous (D) de rotule inférieure.

Desserrer les vis (U) de tirant avant.

Mettre en place les pinces pour tuyaux souples

Mettre en place les pinces pour tuyaux souples Mot. 453-01 sur le tuyau à basse pression du circuit de direction assistée, au plus proche du boîtier de direction.

Déposer :

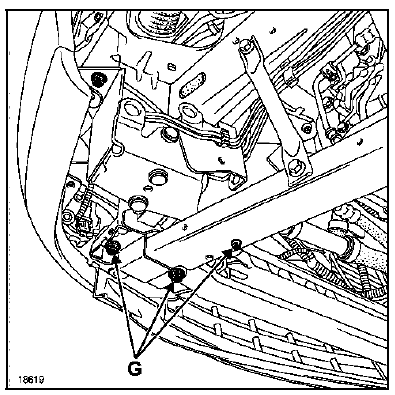

  • les vis (G) des longerons en aluminium,
  • les deux longerons aluminium,

  • la vis de chape de direction,
  • la vis de fixation des tuyaux de direction assistée sur le boîtier de direction,

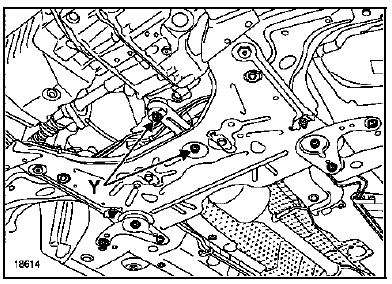

  • les vis (Y) de biellette de reprise de couple,
  • les vis (R), (S), (T) de tirant acoustique,
  • les vis arrière de fixation du berceau.

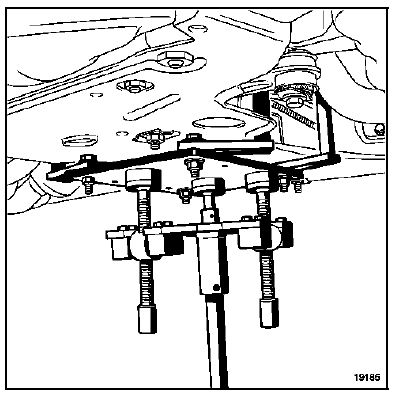

Placer un vérin d'organes sous le berceau.

Placer un vérin d'organes sous le berceau.

Déposer les fixations de l'écran thermique du boîtier

Déposer les fixations de l'écran thermique du boîtier de direction.

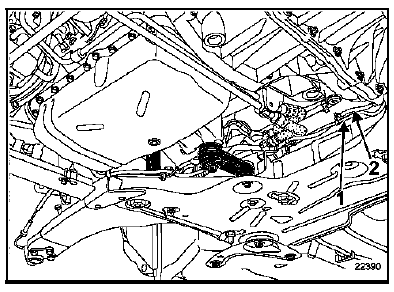

Déclipper :

Déclipper :

  • les tuyaux de frein (1),
  • les câblages (2) des capteurs de vitesse de roues fixés sur l'écran thermique du boîtier de direction.

Déposer :

  • la tôle qui recouvre les tuyaux et câblages,
  • les vis de tirant (U),
  • le berceau.

Retirer les équipements du berceau.

REPOSE

REPOSE

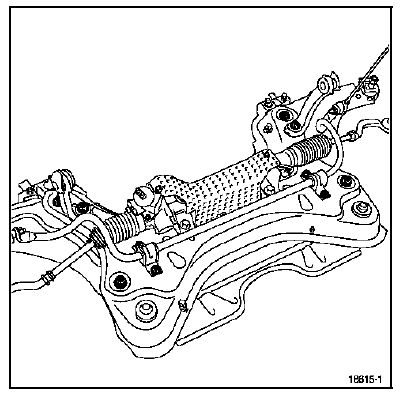

Equiper le nouveau berceau.

Remplacer :

  • les vis de berceau,
  • la vis de chape de direction,
  • l'écrou de chape de direction.

Procéder en sens inverse de la dépose.

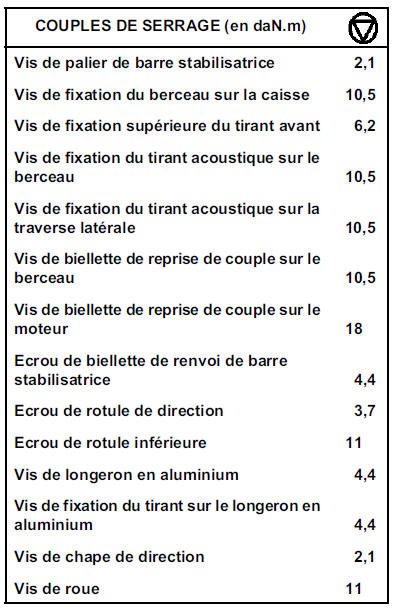

Serrer au couple préconisé.

ATTENTION : la mise en place de la vis de chape de direction nécessite un calage de la colonne de direction. Consulter la méthode de réparation 36B, chapitre "colonne de direction".

IMPORTANT : Réinitialiser les organes électriques après le branchement de la batterie. Consulter la méthode de réparation 80A, chapitre "particularités".

Régler les trains roulants. Consulter la méthode de réparation 07B, chapitre "valeur de contrôle des angles".

NOTA : si le véhicule est équipé de lampe à xénon, effectuer, impérativement, une initialisation du système. Consulter la méthode de réparation 80C, chapitre "initialisation".

Si le véhicule est équipé d'un régulateur de vitesse, effectuer, impérativement, une initialisation du télémètre. Consulter la méthode de réparation 83D, chapitre "initialisation".
