Revue technique Renault Vel Satis: Capteur de quantité d'air

Revue technique Renault Vel Satis / Climatisation / Conditionnement d'air / Capteur de quantité d'air

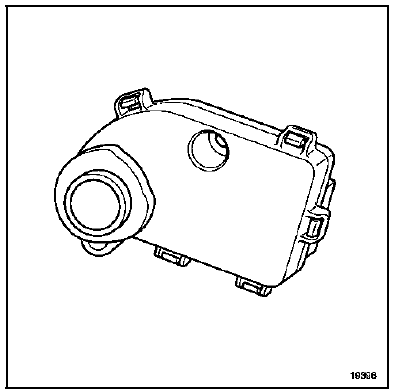

Le capteur analyse en permanence l'évolution de la concentration des gaz.

Le capteur est protégé par une membrane qui laisse passer les molécules de gaz mais arrête l'humidité et la poussière.

Son accès est possible par la boîte vide-poches.

Son accès est possible par la boîte vide-poches.

DEPOSE

Déposer :

  • la boîte vide-poches (voir chapitre 62A : "Dépose Filtre à particules"),
  • les deux vis de fixation du capteur de qualité d'air,

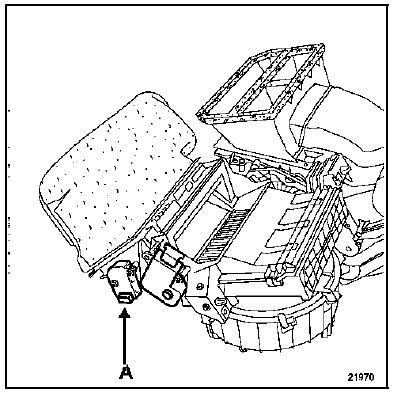

  • le capteur (A) de qualité d'air.

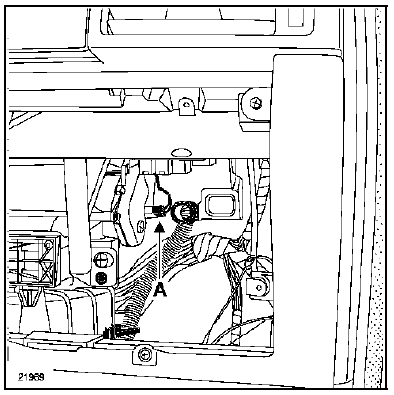

Débrancher le connecteur du capteur de qualité d'air.

REPOSE

REPOSE

Procéder en sens inverse de la dépose.

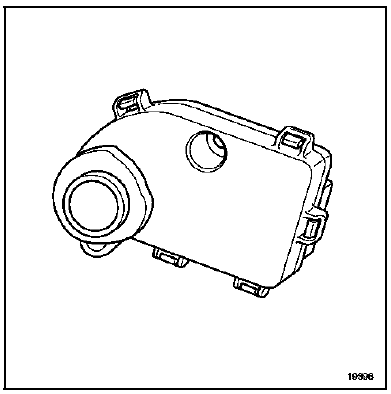

Le capteur analyse en permanence l'évolution de la concentration des gaz.

Le capteur est protégé par une membrane qui laisse passer les molécules de gaz mais arrête l'humidité et la poussière.

Son accès est possible par la boîte vide-poches.

Son accès est possible par la boîte vide-poches.

DEPOSE

Déposer :

  • la boîte vide-poches (voir chapitre 62A : "Dépose Filtre à particules"),
  • les deux vis de fixation du capteur de qualité d'air,
  • le capteur (A) de qualité d'air.

Débrancher le connecteur du capteur de qualité d'air.

REPOSE

REPOSE

Procéder en sens inverse de la dépose.
