Revue technique Renault Vel Satis: Barre antidévers

Revue technique Renault Vel Satis / Châssis / Elements porteurs avant / Barre antidévers

La barre antidévers est aussi appelée barre

La barre antidévers est aussi appelée barre stabilisatrice.

ATTENTION : la dépose des vis de berceau et des vis de bras implique impérativement leur remplacement et leur serrage au couple.

remplacement et leur serrage au couple.

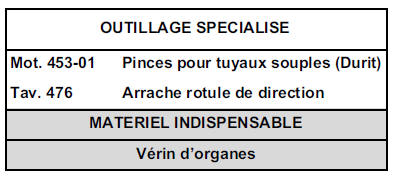

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

Mettre en place un bloque-volant de direction.

Débrancher la batterie.

Déposer les roues.

Déposer :

  • la protection sous moteur,
  • les pare-boue avant,
  • les deux tirants gauche,

  • le tirant droit,
  • les vis de patte de fixation de tuyau de frein et du capteur de vitesse de roue,

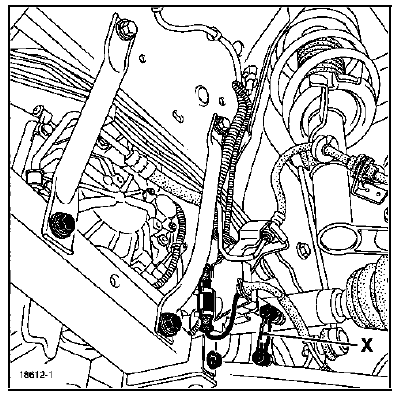

  • la biellette (X) du capteur de position de la lampe au xénon, si le véhicule est équipé.

Déclipper les capteurs de vitesse de roues du bras inférieur et du berceau.

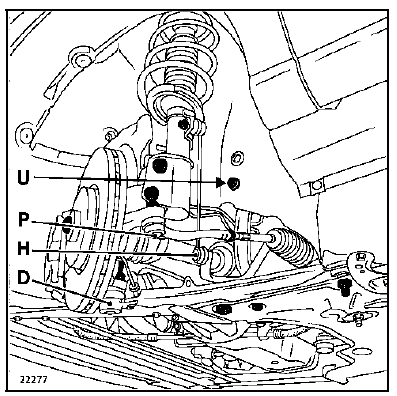

Déposer :

  • les écrous (H) de biellette de renvoi de barre stabilisatrice,
  • les écrous (P) de rotule de direction,
  • les écrous (D) de rotule inférieure.

Desserrer les vis (U) de tirant avant.

Mettre en place les pinces pour tuyaux souples

Mettre en place les pinces pour tuyaux souples Mot. 453-01 sur le tuyau à basse pression du circuit de direction assistée, au plus proche du boîtier de direction.

Déposer :

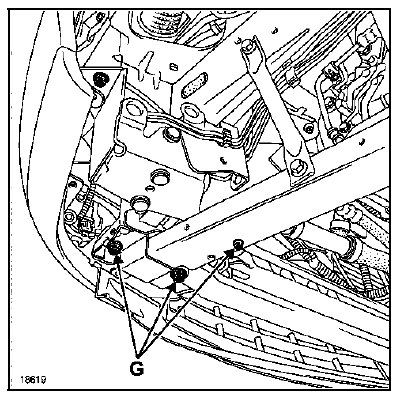

  • les vis (G) des longerons en aluminium,
  • les deux longerons aluminium,

  • la vis de chape de direction,
  • la vis de fixation des tuyaux de direction assistée sur le boîtier de direction,

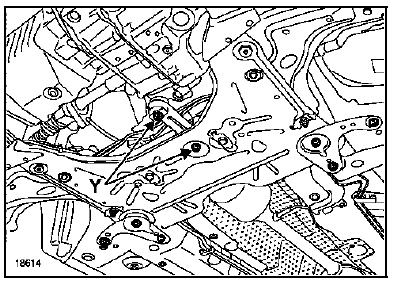

  • les vis (Y) de biellette de reprise de couple,
  • les vis (R), (S), (T) de tirant acoustique,
  • les vis arrière de fixation du berceau.

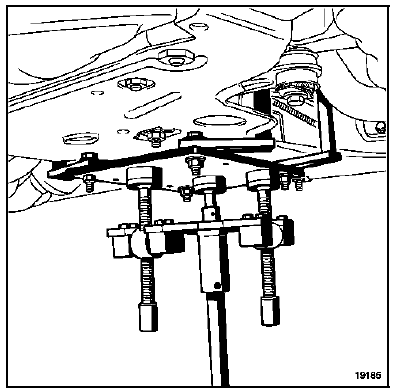

Placer un vérin d'organes sous le berceau.

Placer un vérin d'organes sous le berceau.

Déposer les fixations de l'écran thermique du boîtier

Déposer les fixations de l'écran thermique du boîtier de direction.

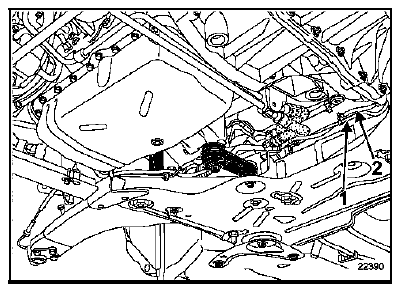

Déclipper :

Déclipper :

  • les tuyaux de frein (1),
  • les câblages (2) des capteurs de vitesse de roues fixés sur l'écran thermique du boîtier de direction.

Déposer les vis de tirant (U).

Descendre le berceau de 20 centimètres.

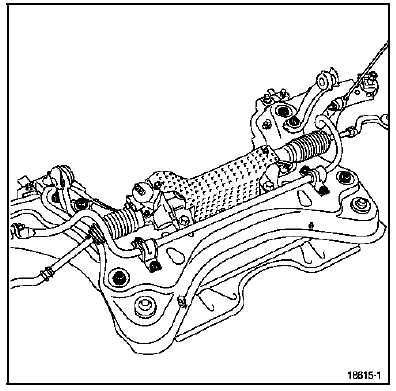

Déposer les quatre vis de la barre stabilisatrice.

REPOSE

REPOSE

Equiper le nouveau berceau.

Remplacer :

  • les vis de berceau,
  • la vis de chape de direction,
  • l'écrou de chape de direction.

Procéder en sens inverse de la dépose.

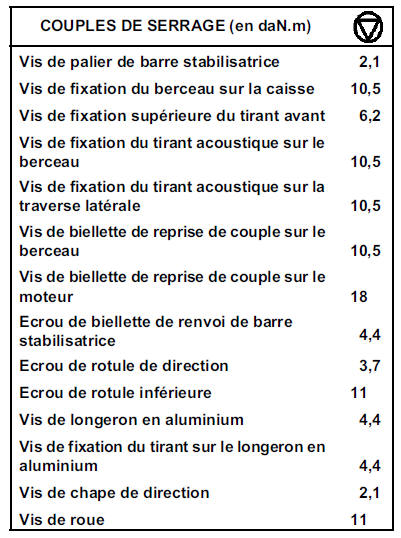

Serrer au couple préconisé.

ATTENTION : la mise en place de la vis de chape de direction nécessite un calage de la colonne de direction. Consulter la méthode de réparation 36B, chapitre "colonne de direction".

NOTA : si le véhicule est équipé de lampe à xénon, effectuer, impérativement, une initialisation du système. Consulter la méthode de réparation 80C, chapitre "initialisation".
