Revue technique Renault Vel Satis: Electrovannes
SU1
DEPOSE
Cette opération s'effectue carter du distributeur déposé (voir chapitre concerné).

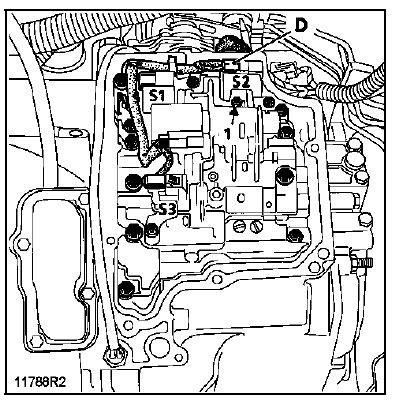

La méthode de dépose des électrovannes ne présente pas de particularités, elle est identique pour tous :
S1 = électrovanne de séquence
S2 = électrovanne de séquence
S3 = électrovanne de pontage convertisseur.
Déposer :
- la prise (D),
- la vis (1),
et dégager l'électrovanne.
REPOSE

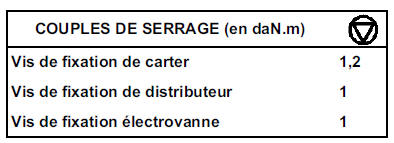

Reposer en sens inverse de la dépose et serrer les vis au couple.
Contrôler si le câblage est bien replacé dans les agrafes.
Particularités :
Mettre de la vaseline sur les joints d'étanchéité électrovanne pour un meilleur positionnement.
Effectuer le remplissage d'huile de la boîte de vitesses automatique en respectant la préconisation (voir chapitre concerné).
Câblage (traversée étanche)
SU1
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.
Déposer la protection sous moteur.
Vidanger la boîte de vitesses aut ...
