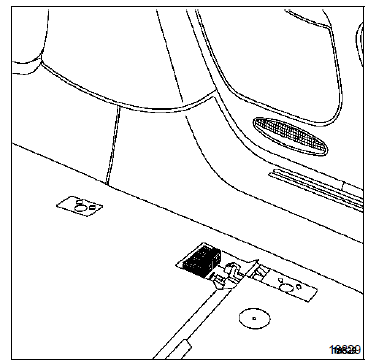

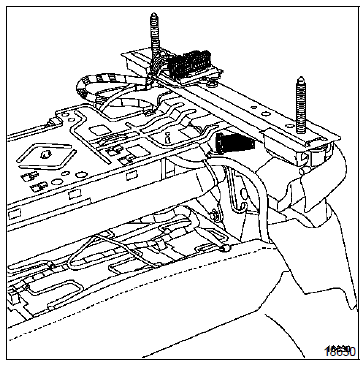

CONNECTEUR AUTOMATIQUE DE SIEGE

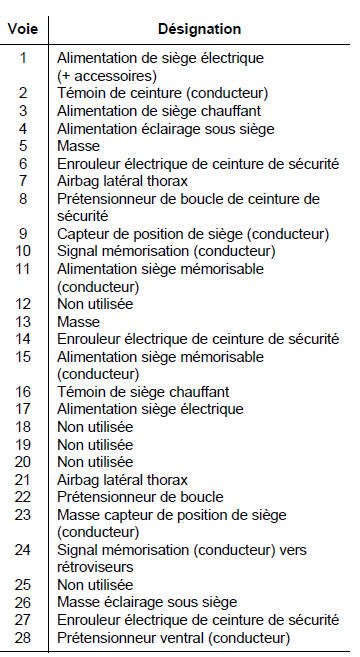

BRANCHEMENT (le plus complet)

ATTENTION : lors de la dépose d'un siège, prendre garde à ne pas dégrader le connecteur afin de ne pas générer d'électricité statique pouvant entraîner un déclenchement d'airbag.
Implantation des calculateurs
diagnostiqués
Connecteur de garniture de pavillonRampe d'injection - Injecteurs
Moteur F4R
Les injecteurs montés sur le moteur F4R sont de type
MAGNETI MARELLI PICO.
Ils sont fixés à la rampe d'injection par des agrafes.
Le carburant circule en permanence sur la
circonférence du corps de l'injecteur. Ce balayage de
carburant évi ...
Ensemble de lignes
PRESENTATION DES LIGNES D'ECHAPPEMENT
Moteur F4R Turbocompressé
Moteur G9T
Catalyseur
Pot de détente
Silencieux
PRESENTATION DES LIGNES D'ECHAPPEMENT
Moteur P9X
Moteur V4Y
Précatalyseur
Catalyseur
Pot de détente
Silencieux
...
Vanne antipompage
Moteur F4R
Le turbocompresseur est équipé d'une vanne
antipompage (A).
Cette vanne est composée d'un ressort et d'une
membrane commandant un clapet qui permet de
mettre en relation la sortie et l'entrée du
turbocompresseur par l'intermédiaire d'un conduit
...
