Revue technique Renault Vel Satis: Aide à la navigation : Initialisation
Cette procédure est à réaliser à chaque intervention sur le système.
IMPORTANT : Si le véhicule est équipé d'autoradio, celui-ci doit être allumé au moment de l'initialisation. Dans le cas contraire, la commande au volant sera inefficace et l'écran n'affichera pas les données de la radio.
- Couper le contact,
- Attendre l'arrêt complet du système (45 secondes environ),
- Allumer l'autoradio,
- Mettre le contact (attendre 20 secondes environ),
- Appuyer simultanément sur les touches "M" et "C",

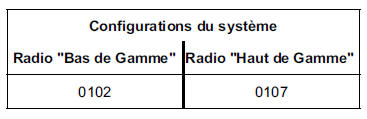

- Lire la référence du véhicule
- Effectuer le test de la commande au volant,
- S'affiche à l'écran la connexion de l'antenne GPS (Connectée - non connectée),
- Ne pas tenir compte des tests des antennes radio et téléphone,
- Sortir de l'initialisation par le bouton rotatif,
- Couper le contact (1 minute).
NOTA : Si la configuration ne correspond pas, contrôler le câblage du véhicule (lignes multiplexées) et les références des pièces.
Aide à la navigation : Antenne
ANTENNE GPS
Elle assure la réception des satellites afin de permettre
au calculateur électronique de navigation (lecteur
cédérom) de localiser le véhicule.
Lor ...
Aide à la navigation : Changement de langue
Après le remplacement du calculateur électronique de
navigation, le système sera par défaut programmé en
Français.
Contact mis, retirer le CD cartograph ...
D'autres materiaux:
Vitre de porte arrière
DEPOSE
Déposer :
la garniture de porte (chapitre 72A.B),
l'agrafe de fixation de vitre (A), puis dégager la vitre
de l'axe du chariot d'entraînement.
Faire reposer la vitre au fond du caisson de porte.
Dégager le lécheur intérieur de ...
Autoradio "Haut de gamme" :Afficheur
NOTA : l'afficheur de la radio "haut de gamme" utilise
la liaison multiplexée multimédia (autoradio,
navigation).
Affectations des connecteurs
Connecteur gris (15 voies)
Connecteur rouge (15 voies)
REMARQUE : si le véhicule est équipé du ...
Collecteur d'admission
Moteur G9T
DEPOSE
REMARQUE :
La dépose du collecteur d'admission nécessite la
dépose des injecteurs, des tuyaux haute pression et
de la rampe (voir chapitre 13B Injection diesel).
Débrancher :
les connecteurs des bougies de préchauffage,
le connecte ...
