Manuel du conducteur Renault Vel Satis: Tableau de bord

Manuel du conducteur Renault Vel Satis / Faites connaissance avec votre voiture / Tableau de bord

La présence et le fonctionnement des témoins décrits ci-aprèsdépendent de l'équipement du véhicule et du pays.

L'allumage de certains témoins est accompagné d'un message parlé pour les véhicules équipés de la synthèse de la parole (référez-vous en chapitre 1 " synthèse de la parole ").

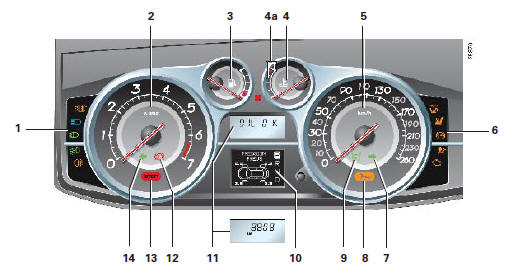

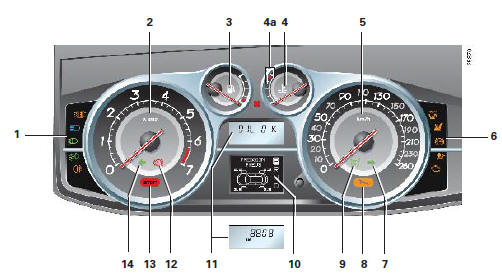

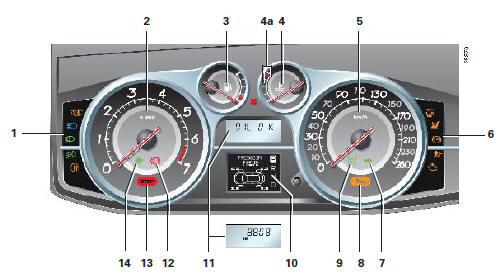

 Tableau de bord
 Tableau de bord

Le témoin arrêt prochain chez un Représentant RENAULT. vous recommande un arrêt prochain chez un Représentant RENAULT.

Le témoin impératif et immédiat compatible avec les conditions de circulation. vous impose un arrêt impératif et immédiat compatible avec les conditions de circulation.

Si aucune information n'apparaît sur le tableau de bord, cela impose un arrêt immédiat compatible avec les conditions de circulation.

La présence et le fonctionnement des témoins décrits ci-après dépendent de l'équipement du véhicule et du pays.

1. à particules.Témoin de filtre à particules.

Reportez-vous au paragraphe " particularités des véhicules diesel avec filtre à particules " au chapitre 2.

route Témoin des feux de route

croisement Témoin des feux de croisement

antibrouillard avant Témoin des projecteurs antibrouillard avant

brouillard arrièreTémoin de feu de brouillard arrière

2. Compte-tours

3. Indicateur de niveau carburant

4. Indicateur de température du liquide de refroidissement

En marche normale, l'aiguille doit se trouver en dessous de la zone 4a. Elle peut y aller en cas d'utilisation " sévère ". Il n'y a alerte que si le témoin s'allume.

5. Indicateur de vitesse (km/h, miles par heure)

\Alarme sonore de survitesse

Suivant véhicule, une alarme sonore retentit pendant environ 10 secondes toutes les 40 secondes, tant que le véhicule dépasse 120 km/h.

6. airbag passager Témoin de désactivation airbag passager avant (présent sur le tableau de bord ou sur l'afficheur de la planche de bord)

Reportez-vous au paragraphe " sécurité des enfants " au chapitre 1.

fonctionnementTémoin de fonctionnement siège chauffant

La présence et le fonctionnement des témoins décrits ci-aprèsdépendent de l'équipement du véhicule et du pays.

L'allumage de certains témoins est accompagné d'un message parlé pour les véhicules équipés de la synthèse de la parole (référez-vous en chapitre 1 " synthèse de la parole ").

Le témoin  vous recommande un

Le témoin arrêt prochain chez un Représentant RENAULT. vous recommande un arrêt prochain chez un Représentant RENAULT.

Le témoin impératif et immédiat compatible avec les conditions de circulation. vous impose un arrêt impératif et immédiat compatible avec les conditions de circulation.

Si aucune information n'apparaît sur le tableau de bord, cela impose un arrêt immédiat compatible avec les conditions de circulation.

La présence et le fonctionnement des témoins décrits ci-après dépendent de l'équipement du véhicule et

6. antiblocage Témoin antiblocage des roues

Il s'allume contact mis, puis s'éteint. S'il s'allume en roulant, il signale une défaillance du système d'antiblocage des roues.

Le système de freinage est alors assuré comme sur une voiture non équipée du système ABS.

Consultez rapidement votre Représentant RENAULT.

Il s'allume contact mis Témoin d'Airbag

Il s'allume contact mis et s'éteint après quelques secondes.

S'il ne s'éteint pas à la mise sous contact ou s'il s'allume moteur tournant, il signale une défaillance du système.

Consultez au plus tôt votre Représentant RENAULT.

6. contrôle du Témoin de contrôle du système antipollution

Pour les véhicules qui en sont équipés, il s'allume à la mise sous contact puis s'éteint.

  • S'il s'allume de façon continue, consultez au plus tôt votre Représentant RENAULT.
  • S'il clignote, réduisez le régime moteur jusqu'à disparition du clignotement.

Consultez au plus tôt votre Représentant RENAULT.

Reportez-vous au paragraphe " conseils antipollution, économies de carburant, conduite " en chapitre 2.

7. de direction droite Témoin des feux indicateurs de direction droite

8. SERVICE Témoin d'alerte SERVICE

Il s'allume à la mise sous contact, puis s'éteint après quelques secondes. Il peut s'allumer avec d'autres témoins ou messages au tableau de bord.

S'il s'allume en roulant, il recommande un arrêt prochain chez votre Représentant RENAULT.

9. limiteur de Témoin du limiteur de vitesse et du régulateur de vitesse

Reportez-vous aux paragraphes " régulateur de vitesse " et " limiteur de vitesse " en chapitre 2.

10. Matrice

Cet afficheur regroupe plusieurs types d'informations.

Suivant le degré d'importance de l'événement concerné, il peut y avoir allumage simultané d'un ou plusieurs autres témoins : reportez-vous au paragraphe " matrice " en chapitre 1.

La présence et le fonctionnement des témoins décrits ci-après dépendent de l'équipement du véhicule et du pays.

L'allumage de certains témoins est accompagné d'un message parlé pour les véhicules équipés de la synthèse de la parole (référez-vous en chapitre 1 " synthèse de la parole ").

Le témoin vous recommande un arrêt prochain chez un Représentant RENAULT.

Le témoin vous recommande un arrêt prochain chez un Représentant RENAULT.

Le témoin vous impose un arrêt impératif et immédiat compatible avec les conditions de circulation.

Si aucune information n'apparaît sur le tableau de bord, cela impose un arrêt immédiat compatible avec les conditions de circulation.

La présence et le fonctionnement des témoins décrits ci-après dépendent de l'équipement du véhicule et du pays.

11. Affichage du niveau d'huile

Alerte niveau d'huile moteur minimum

Au démarrage moteur, et pendant 30 secondes, l'afficheur alerte sur le niveau minimum d'huile moteur.

Reportez-vous au paragraphe " niveau huile moteur " en chapitre 4.

Affichage ordinateur de bord

Au terme des 30 secondes, l'afficheur bascule en fonction ordinateur de bord : reportezvous au paragraphe " ordinateur de bord " en chapitre 1.

12. frein de parking assisté Témoin de serrage du frein de parking assisté et témoin détecteur d'incident sur circuit de freinage

S'il s'allume au freinage, accompagné du voyant et d'un bip sonore, c'est l'indice et d'un bip sonore, c'est l'indice d'une baisse de niveau dans les circuits ou d'un incident sur le système de freinage. Arrêtezvous et faites appel à un Représentant RENAULT.

13. impératif Témoin d'arrêt impératif

Il s'éteint quelques secondes après la mise sous contact.

Il s'allume conjointement avec d'autres témoins et/oumessage, et accompagné d'un bip sonore.

Il impose un arrêt immédiat (compatible avec les conditions de circulation).

14. de direction gauche Témoin des feux indicateurs de direction gauche
