CALCULATEUR ELECTRONIQUE DE NAVIGATION (lecteur cédérom)

Pour fonctionner, celui-ci utilise des capteurs qui perçoivent les mouvements du véhicule. Le capteur tachymétrique (ou ABS) du véhicule permet de déterminer la distance parcourue tandis que le gyroscope (boussole inertielle) intégré au calculateur détermine les rotations dans les virages.

Par comparaison avec la carte digitale (sur cédérom), le système corrige les imprécisions (pression et usure pneus, température...) afin de déterminer la position exacte du véhicule.

IMPORTANT : Après un débranchement de la batterie ou un remplacement du calculateur électronique de navigation, la relocalisation est automatique (consulter le chapitre "Relocalisation").

Après le remplacement du calculateur électronique de navigation, le système sera par défaut programmé en Français.

Pour changer de langue, consulter la méthode décrite dans le chapitre "Réglages Langue".

ATTENTION : En cas de remplacement du calculateur électronique de navigation, il ne sera pas possible de récupérer les adresses mémorisées dans l'ancien boîtier.

NOTA :

  • Contact coupé, le lecteur cédérom s'allume automatiquement lors de la sollicitation du bouton éjection et peut rester allumé jusqu'à environ 1 minute (sans remise du contact).
  • A la mise du contact, le lecteur s'allume automatiquement.
  • A la coupure du contact, celui-ci reste allumé environ 45 secondes durant lesquelles il est interdit de débrancher la batterie.

AFFECTATIONS DES CONNECTEURS

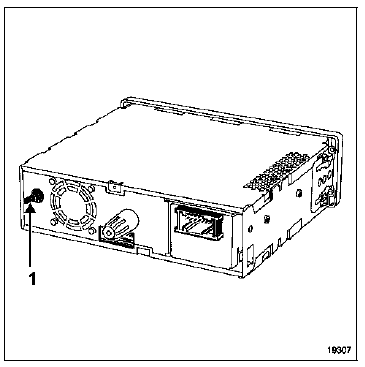

(1) Connexion antenne GPS

(1) Connexion antenne GPS

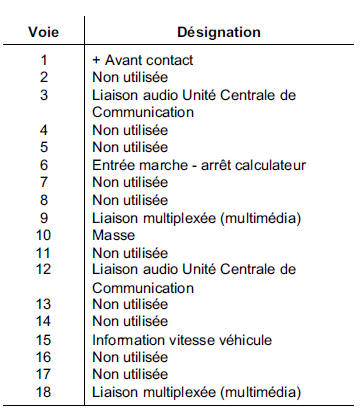

Connecteur 18 voies (2) vers véhicule

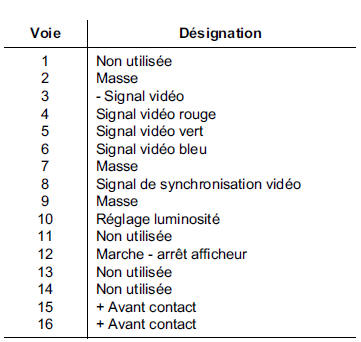

Connecteur 16 voies (3) vers afficheur

Connecteur 16 voies (3) vers afficheur

DEPOSE

DEPOSE

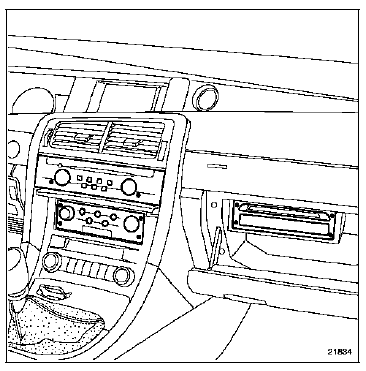

Le calculateur qui comprend le lecteur de cédérom est situé dans le vide-poches.

IMPORTANT : Il est interdit de débrancher le calculateur avant l'arrêt complet du système (environ 45 secondes).

La dépose s'effectue à l'aide de l'outil Ms. 1373.

REPOSE

REPOSE

Procéder à l'initialisation du système. Consulter le chapitre "Initialisation".
