DEPOSE
Déposer :

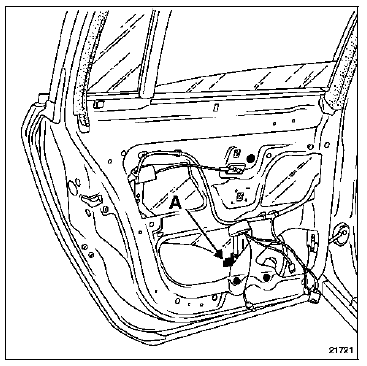

Faire reposer la vitre au fond du caisson de porte.

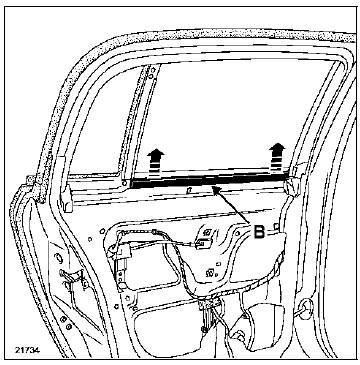

Dégager le lécheur intérieur de vitre (B).

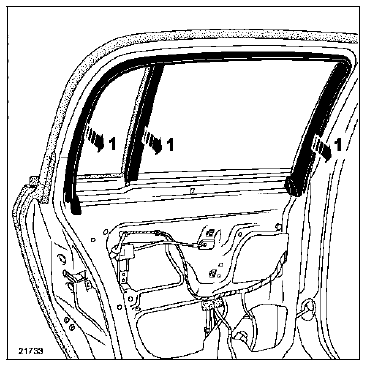

Déclipper la garniture intérieure d'encadrement de porte (1).
Dégager partiellement le joint d'étanchéité sur toute la hauteur de la coulisse de montant fixe.

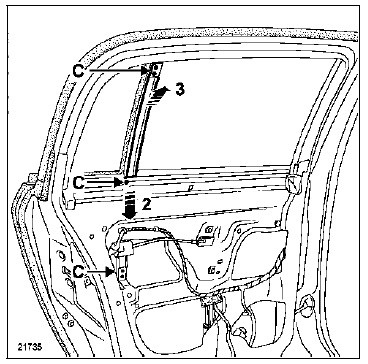

Déposer les cinq vis de fixation du montant fixe (C), puis dégager celui-ci en (2) et (3).

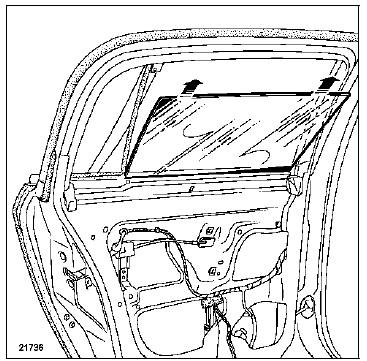

Dégager la vitre.
DEPOSE DE LA VITRE FIXE

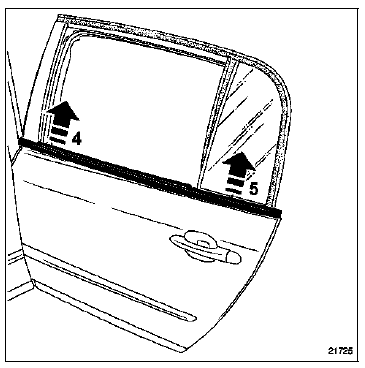

A l'aide de l'outil (Car. 1363), dégager soigneusement le lécheur (4) et (5).
Déposer le joint d'encadrement extérieur (partiellement) (chapitre 65B).
Déposer l'enjoliveur intérieur d'encadrement de porte (adhésif).

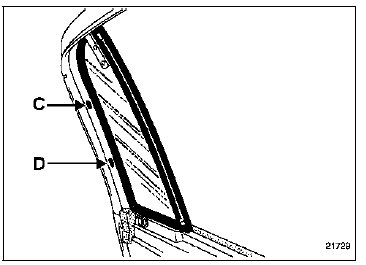

A l'aide d'un tournevis plat, exercer une pression sur les clips (C) puis (D) en maintenant la vitre écartée en partie supérieure.

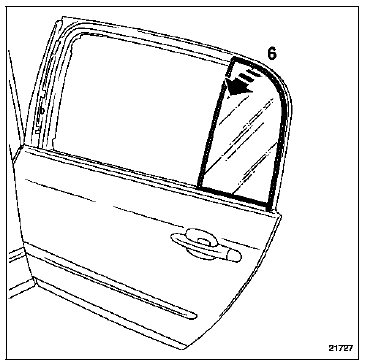

Retirer la vitre (6).
REPOSE

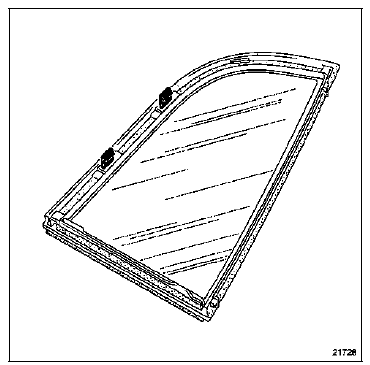

Avant de reposer la vitre fixe, vérifier l'état des clips de fixation.
Remplacer l'enjoliveur intérieur d'encadrement de porte (adhésif).
Procéder dans le sens inverse de la dépose.
Vélum
DEPOSE
Déposer :
la garniture de pavillon (chapitre 71A.J),
le toit ouvrant (chapitre 52A.D).
Positionner le panneau mobile en position entrebâillée.
Dégager :
les languettes (1), (aux deux extrémités du toit).
le vélum partielleme ...
Poignée de commande de secours
DEPOSE
Tirer légèrement la poignée et le câble sur une
longueur inférieure à deux centimètres.
Déposer la poignée.
Procéder en sens inverse de la dépose.
En cas de mauvaise manipulation (câble trop tir ...
Constitution et dimensions des éléments de freinage
FREINS AVANT (mm)
Diamètre des pistons - 60
Diamètre des disques - 324
Epaisseur des disques - 28
Epaisseur minimum des disques* - 25,4
Voile maximum des disques - 0,2
Epaisseur des garnitures (support compris) - 17,5
Epaisseur minimale des garnitures (support compris) - 8 ...
