Manuel du conducteur

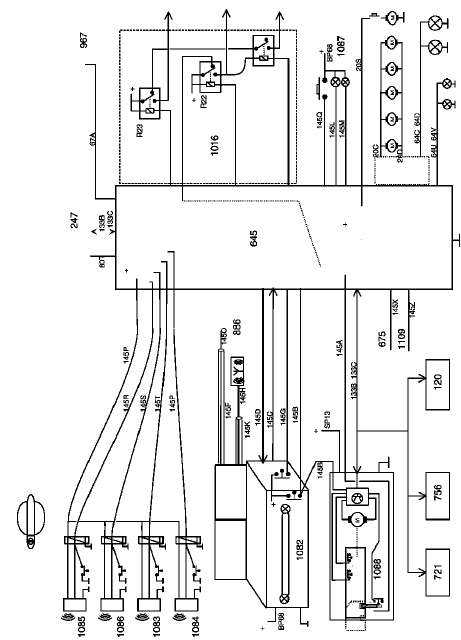

120 - Calculateur d'injection
247 - Tableau de bord
645 - Unité Centrale Habitacle
675 - Contacteur de pédale d'embrayage
721 - Calculateur de système antiblocage des roues
756 - Calculateur airbag
886 - Antennes main-libre
967 - Avertisseur sonore
1016 - Boîtier Fusibles/Relais
1087 - Bouton poussoir de démarrage
1082 - Lecteur de carte RENAULT
1083 → 1086 - Capteurs de présence
1088 - Verrou électrique de colonne de direction
1109 - Capteur de point mort de boîte de vitesses
Aide
REPERAGE DES FILS DES CONNECTEURS DE MOTOVENTILATEUR AVANT, CAPTEUR DE
TOXICITE,
MOTEUR DE MIXAGE GAUCHE ET MOTEUR DE MIXAGE DROIT
Connecteur 4 voies noir du module de puissance du motoventilateur avant, vu
de derrière et détrompeur sur le
dessus, de gauche à droite :
...
Identification du véhicule
EMPLACEMENT DE LA PLAQUE D'IDENTIFICATION DU VEHICULE
Type mine du véhicule et numéro dans la série du
type
Cette information est rappelée sur le
marquage (B).
MTMA (Masse Totale Maxi Autorisée de véhicule)
MTR (Masse Totale Roula ...
Affectation des voies du calculateur de puissance
MOTEUR P9X
CONNECTEUR A
A1 --- + 12 V après relais de verrouillage
injection
A2 →← Liaison diagnostic calculateur de
puissance
A3 ← Commande injecteur n 1
A4 ← Commande injecteur n 2
A5 ← Commande injecteur n 3
A6 ← Commande injecteur n 4
A7 & ...
