Revue technique Renault Vel Satis: Véhicule sans clé :Carte RENAULT "simple"

Revue technique Renault Vel Satis / Equipement électrique / Gestion des ouvrants / Véhicule sans clé :Carte RENAULT "simple"

FONCTIONNEMENT DES TELECOMMANDES SIMPLES (SANS SYSTEME main-libre)

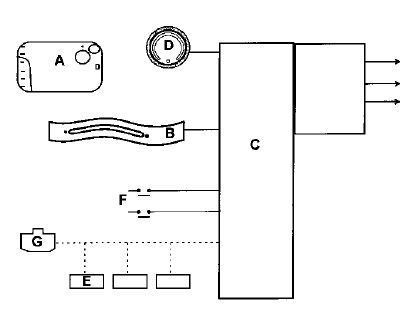

Pour fonctionner ce système utilise :

  • une carte RENAULT (A),
  • un récepteur radiofréquence intégré au lecteur de carte RENAULT (B),
  • une électronique de commande intégrée à l'Unité Centrale Habitacle (C),
  • un bouton poussoir de démarrage (D),
  • les serrures des portes,
  • un voyant rouge de porte fermée,
  • les clignotants du véhicule,
  • le calculateur d'injection (E),
  • les capteurs de pédale d'embrayage (F) et de position "point mort" de boîte de vitesses,
  • le verrou électrique de colonne de direction (G).

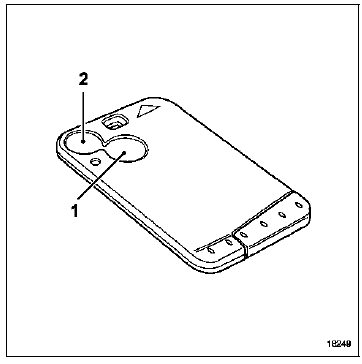

La carte RENAULT simple comporte deux boutons :

La carte RENAULT simple comporte deux boutons :

  • un bouton de condamnation (1),
  • un bouton de décondamnation (2).

Pour condamner les portes du véhicule, appuyer sur le

Pour condamner les portes du véhicule, appuyer sur le bouton "fermeture".

La condamnation des portes par la télécommande pourra être visualisée par le clignotement des feux de détresse (si toutes les portes sont bien fermées). Le voyant rouge de condamnation est allumé.

Si une ou plusieurs portes sont mal fermées, les feux de détresse restent éteints lors de la condamnation par la télécommande.

Pour décondamner les portes du véhicule, appuyer sur le bouton "ouverture".

La décondamnation des portes sera visualisée par un clignotement des feux de détresse.

NOTA : le clignotement des feux de détresse lors de la sollicitation des télécommandes est piloté par l'Unité Centrale Habitacle (consulter le chapitre "Clignotants").

REMARQUES :

  • Le bouton de condamnation des portes centralisée est inhibé lorsque les portes ont été condamnées par la télécommande.
  • Certains véhicules (version direction à droite) sont équipés de la fonction "super condamnation" qui verrouille les portes de façon à interdire l'ouverture de l'intérieur du véhicule. Pour super condamner le véhicule, effectuer deux appuis successifs ou un appui long sur le bouton "fermeture" (1). Cette fonction utilise des moteurs de condamnation supplémentaires et spécifiques.
  • Les véhicules direction à droite peuvent être équipés de l'ouverture "porte conducteur seule". cette fonction permet de ne décondamner que la porte conducteur lors d'un appui court sur la carte RENAULT. Il faut deux appuis successifs pour ouvrir toutes les portes.
  • Les véhicules équipés de lève-vitre à commande impulsionnelle ou de toit ouvrant électrique, un appui long sur le bouton "fermeture" (1) permet la fermeture de tous les ouvrants (ceux-ci doivent avoir été initialisés).
  • Si une porte est mal fermée lors de l'appui sur le bouton "fermeture", les portes se condamnent puis se décondamnent automatiquement.
