Revue technique Renault Vel Satis: Tuyau d'alimentation émetteur Direction à droite - Moteur G9T

Revue technique Renault Vel Satis / Châssis / Commandes d'elements mecaniques / Tuyau d'alimentation émetteur Direction à droite - Moteur G9T

Placer un chiffon sous l'émetteur.

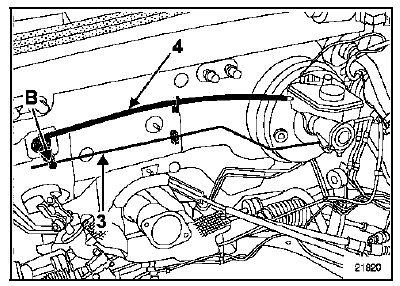

Dégager l'agrafe en (B) de maintien du tuyau de commande d'embrayage (3) et l'extraire.

Déposer l'émetteur du tablier en le tournant d'un quart

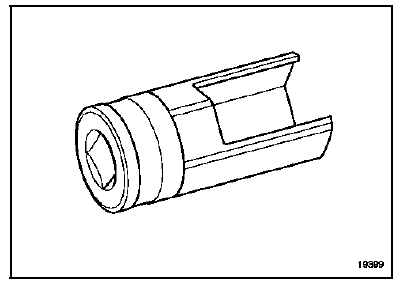

Déposer l'émetteur du tablier en le tournant d'un quart de tour dans le sens horaire (fixation de type baïonnette) à l'aide de l'outil Emb. 1596.

Extraire la Durit (4) d'alimentation émetteur.

Extraire la Durit (4) d'alimentation émetteur.

REPOSE

Pour la repose du protecteur de rampe (voir chapitre 13B : Injection Diesel "Protecteur de rampe").

LE NON RESPECT DES CONSIGNES DU CHAPITRE 13B PEUT AVOIR DE GRAVES CONSEQUENCES SUR LA SECURITE.

NOTA : lubrifier avec du liquide de frein l'extrémité de la Durit (4) d'alimentation émetteur d'embrayage afin de faciliter l'emmanchement sur le piquage de l'émetteur.

ATTENTION : ne pas se servir du piquage comme appui pour la mise en place.

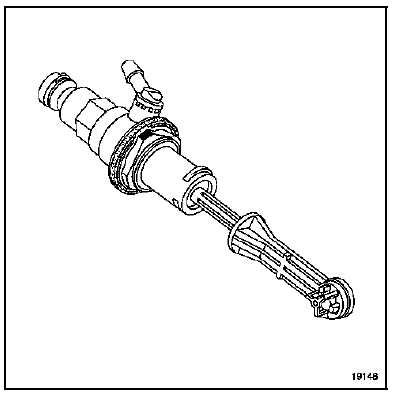

L'émetteur possède un détrompeur, une seule position existe.

Ajouter du liquide de frein dans le réservoir.

Ajouter du liquide de frein dans le réservoir.

Purger le circuit hydraulique :

  • déposer le bouchon de purge,

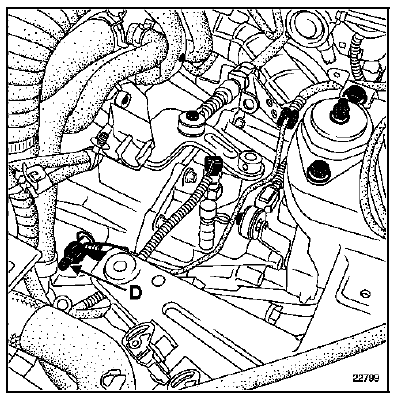

  • brancher sur l'orifice (D) un tuyau relié à un bocal contenant du liquide de frein,

  • installer l'appareil de purge sur le bocal de liquide de frein,
  • actionner l'appareil de purge,
  • attendre l'évacuation totale de l'air du circuit hydraulique.

Effectuer la mise à niveau du liquide de frein.

Vérifier le bon fonctionnement du système d'embrayage.

IMPORTANT : ne pas oublier, après avoir branché la batterie, d'effectuer les apprentissages nécessaires pour que le véhicule fonctionne correctement (consulter le chapitre 80A).
