Revue technique Renault Vel Satis: Sécurité des passagers

SECURITE PASSIVE

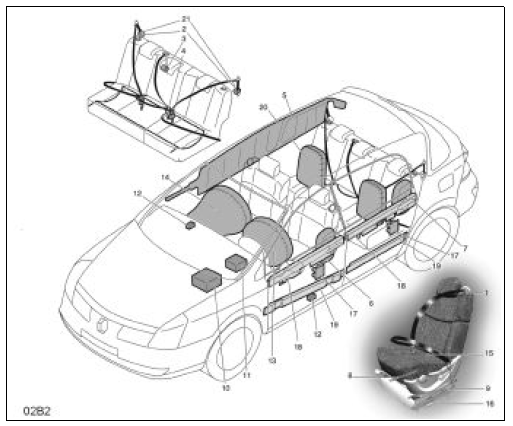

AIRBAG ET CEINTURES

1. Ceintures avant embarquées sur sièges avec limiteur d'efforts 400 daN
2. Ceintures arrière latérales avec limiteur d'efforts 600 daN
3. Ceintures arrière centrale sur siège avec limiteur d'efforts 600 daN
4. Brins arrière sur siège
5. Airbags de têtes
6. Airbags de thorax avant
7. Airbags de thorax arrière
8. Prétensionneurs de boucles avant
9. Prétensionneur ventral avant conducteur et passager
10. Boîtier électronique centralise
11. Boîtier bis ceintures avant
12. Boîtiers satellites chocs latéraux
13. Airbag frontal conducteur } Adaptatif
14. Airbag frontal passager
15. Capteurs ISOFIX sur siège avant
16. Capteur de glissière (pour airbag adaptatif)
17. Renforts anti-intrusion de bassin avant et arrière
18. Bandeau renforcé avant et arrière
19. Barres de renfort anti-intrusion avant et arrière
20. Airbags ceintures arrière
21. Prétensionneurs arrière place latérale

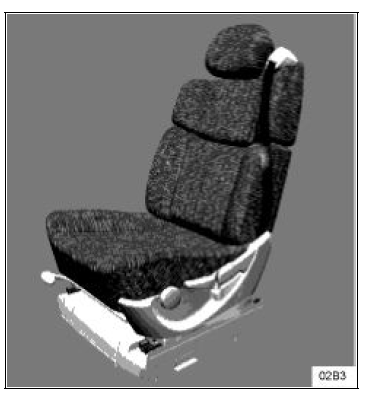

SIEGES AVANT AVEC CEINT URES EMBARQUEES

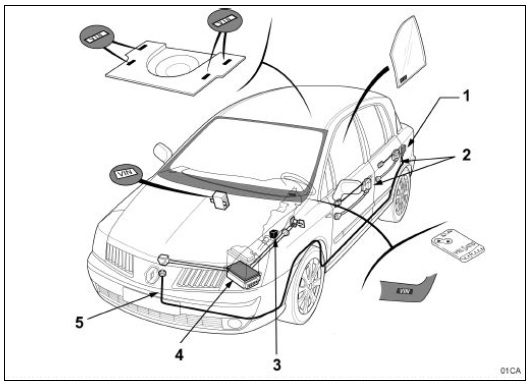

PROTECTION DU VEHICULE

1. Alarme pré-câblée
2. Protection des serrures et poignées
3. Protection du verrou de direction
4. Protection du calculateur
5. Protection du câblage d'alarme

SECURITE ACTIVE

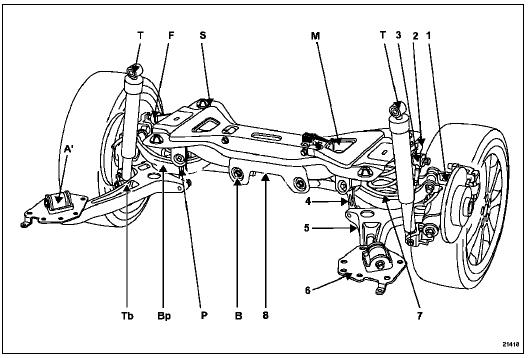

TRAIN ARRIERE

1. Porte fusée
2. Barre anti-dévers
3. Biellette de barre anti-dévers
4. Bras vertical
5. Palier de bras longitudinal
6. Bras longitudinal
7. Bras supérieur transversal
8. Berceau de train arrière

1. Articulation avant de bras inférieur
2. Axe intérieur de tirant transve
3. Axe inférieur de porte fusée

F. Axe extérieur de bras transversal

H. Axe supérieur de bras vertical

M .Axe intérieur de bras transversal

T. Fixation supérieure d'amortisseur

P. Axe inférieur de bras vertical

Tb. Fixation inférieure d'amortisseur

Bp.  Axe extérieur de tirant transversal

S.  Pilotes d'alignement du berceau

IMPORTANT

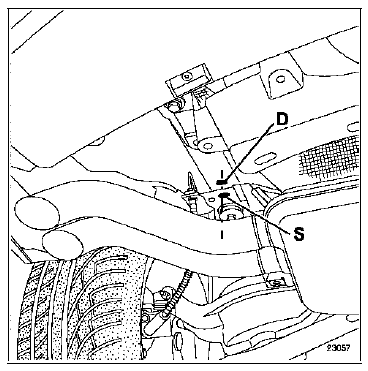

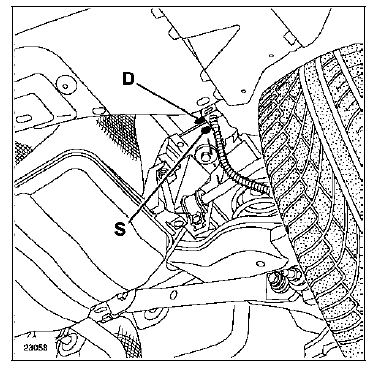

Lors d'une repose de train arrière il est impératif de positionner le berceau par rapport au longeron arrière à l'aide d'une pige en faisant correspondre les trous S du berceau avec les pilotes D des longerons. Pour des informations complémentaires se reporter aux chapitres correspondants du Manuel de Réparation.

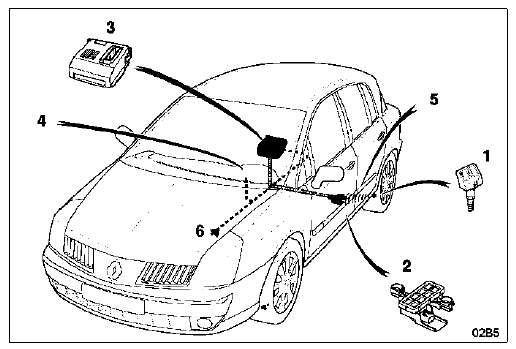

SURVEILLANCE DE LA PRESSION DES PNEUMATIQUES

1. Emetteur
2. Récepteurs
3. Calculateur
4. Alerte tableau de bord
5. Transmission hertzienne
6. Info vitesse

ESSUYAGE

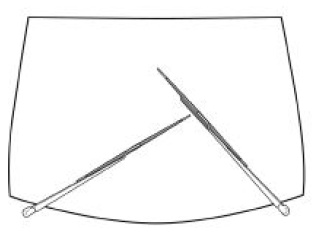

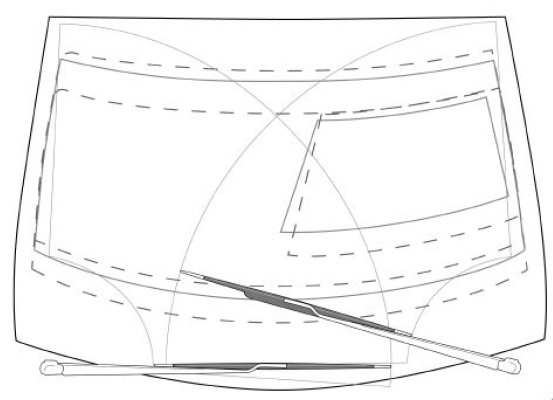

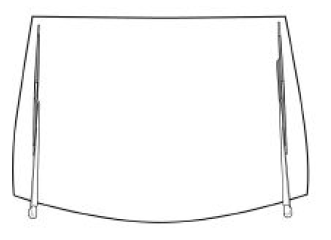

ANGLES D'ESSUYAGE

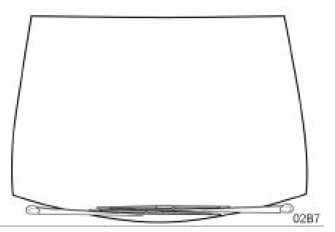

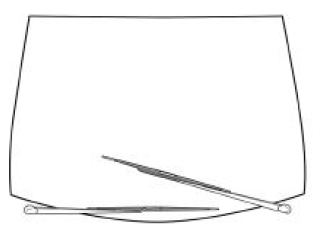

POSITION DES BALAIS

A position basse

B position intermédiaire

C position haute

D position repos

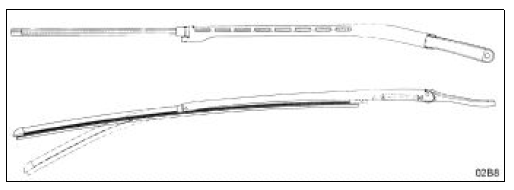

BRAS ET BALAIS

La particularité des balais réside dans le fait que ceux-ci sont flexibles.

CAPTEURS DE PLUIE ET DE LUMIERE

1. Pare-brise
2. Capteur de lumière ambiante
3. Diode réceptrice
4. Capteur de lumière grande distance
5. Diode émettrice
6. Capteur de pluie
7. Capteurs de lumière

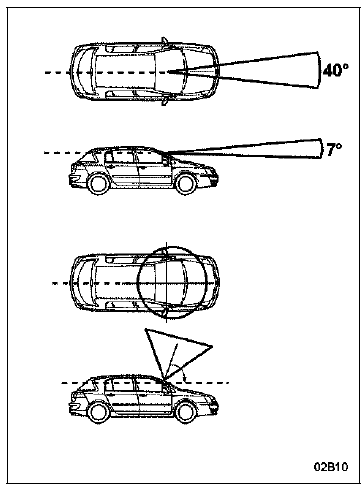

Capteur de lumière :

Un capteur de direction :

angle de vision d'environ 7

vue horizontale du véhicule

Un capteur d'environnement de lumière :

angle de vision de 40

vue verticale du véhicule

Capteur de pluie :

Quatre sections de mesure :

deux diodes émettrices

deux diodes réceptrices

Capteur d'environnement de lumière aussi appliqué pour la régulation de la sensibilité de la fonction jour / nuit.
