Revue technique Renault Vel Satis: Rhéostat d'éclairage

Revue technique Renault Vel Satis / Equipement électrique / Commande - signalisation / Rhéostat d'éclairage

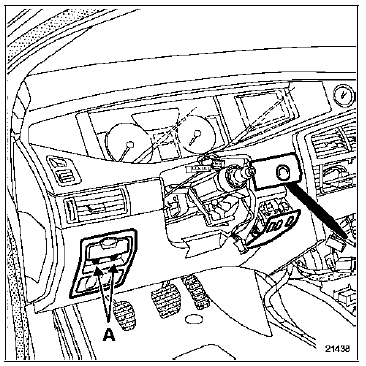

Pour déposer le rhéostat, déposer les deux vis (A)

Pour déposer le rhéostat, déposer les deux vis (A) fixant la commande de frein de stationnement automatique puis déclipper la platine.

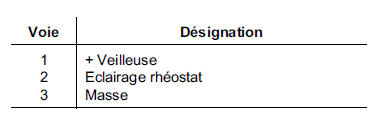

BRANCHEMENT

Il est possible de contrôler le rhéostat d'éclairage à

Il est possible de contrôler le rhéostat d'éclairage à l'aide d'un ohmmètre :

  • éclairage bouton (voies 1 et 3) ≈ 70 Ω,
  • molette de réglage (voies 2 et 3) = de 0 à 1000 Ω.
