Manuel du conducteur Renault Vel Satis: Poste de conduite

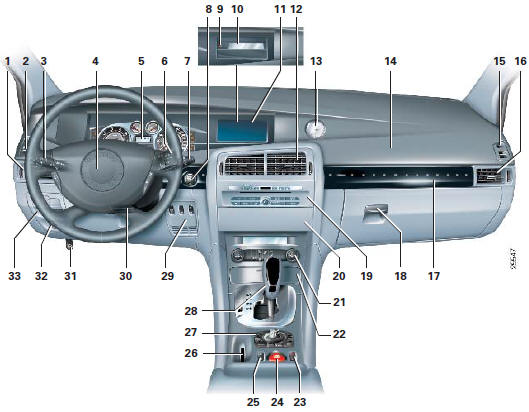

Poste de conduite
- Aérateur latéral.
- Frise de désembuage de vitre
latérale.
- Manette de :
- feux indicateurs de direction,
- éclairage extérieur,
- feux de brouillard avant,
- feux de brouillard arrière,
- commande intégrée de téléphone
mains libres.
- Emplacement Airbag conducteur,
avertisseur sonore, commandes
de vitesse.
- Tableau de bord.
6.
- Commandes à distance radio.
- Commande intégrée de téléphone
mains libres.
7. Manette d'essuie-vitre/lavevitre
du pare-brise et de la
lunette arrière.
Commande de défilement des
informations de l'ordinateur
de bord.
- Commande de démarrage ou
arrêt du moteur.
- Témoins de :
- oubli bouclage ceinture
conducteur,
- désactivation de l'airbag passager
avant.
- Affichage, suivant véhicule, de
la température, des informations
radio, téléphone, système
de navigation...
- Afficheur de système de navigation.
- Aérateurs centraux.
- Montre.
- Emplacement Airbag passager.
- Frise de désembuage de vitre
latérale.
- Aérateur latéral.
- Rangement et porte-gobelets.
- Boîte à gants.
- Emplacement radio.
- Vide-poches ou emplacement
système de navigation.
- Commandes de climatisation.
- Contacteur de condamnation
électrique des portes.
- Contacteur des feux de
détresse.
- Contacteurs du limiteur-régulateur
de vitesse.
- Lecteur de carte RENAULT
- Commande du système de
navigation.
- Levier de vitesses.
- Contacteur de :
- aide au parking,
- contrôle dynamique de
conduite (E.S.P.),
- synthèse parole.
- Commande de réglage en
hauteur et en profondeur du
volant.
- Commande de déverrouillage
du capot moteur.
- Contacteurs de :
- rhéostat d'éclairage des appareils
de contrôle,
- réglage électrique de la hauteur
des faisceaux (selon version).
- Frein de parking assisté.
Réglage en hauteur et en profondeur
Réglage en hauteur et en profondeur
Abaissez le levier 1 et mettez le
volant dans la position désirée ;
relevez le levier ...
La présence et le fonctionnement des témoins décrits ci-aprèsdépendent de
l'équipement du véhicule et du pays.
L'allumage de certains témoins ...
