DEPOSE

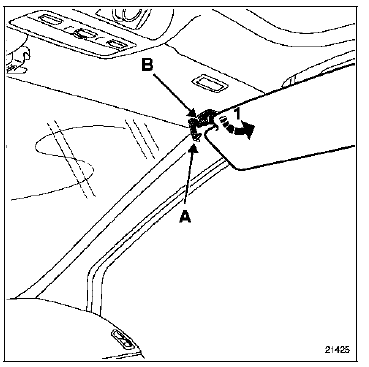

Positionner le pare-soleil vers l'entrée de porte.
Déclipper :
Rabattre le pare-soleil ver le pare-brise.
Déposer le pare-soleil (1).
Poignée de maintien et porte-lunetteAffectation des voies du calculateur de puissance
MOTEUR P9X
CONNECTEUR A
A1 --- + 12 V après relais de verrouillage
injection
A2 →← Liaison diagnostic calculateur de
puissance
A3 ← Commande injecteur n 1
A4 ← Commande injecteur n 2
A5 ← Commande injecteur n 3
A6 ← Commande injecteur n 4
A7 & ...
Moteur V4Y
BOITIER PAPILLON MOTORISE
Le boîtier papillon motorisé permet d'assurer les fonctions de régulation de
ralenti et de modulation du remplissage
en air du moteur. Il est composé d'un moteur électrique et de deux
potentiomètres de position de papillon.
...
Capot moteur
Pour ouvrir, tirez la manette 1.
Verrouillage de sécurité capot
Pour déverrouiller, soulevez la
palette 2.
Fermeture du capot
Avant fermeture, vérifiez que rien
n'a été oublié dans le compartiment
moteur.
Prenez le capot par le milie ...
