Revue technique Renault Vel Satis: Moteur F4R turbocompresse

Revue technique Renault Vel Satis / Moteur et périphériques / Echappement / Catalyseur / Moteur F4R turbocompresse

DEPOSE

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

Débrancher la batterie.

La dépose du catalyseur nécessite la dépose de la transmission droite (voir chapitre 29A Transmission "Transmission").

Déposer :

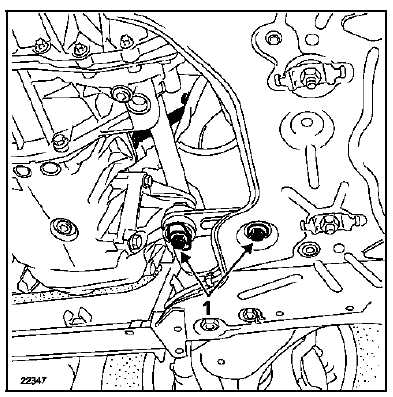

  • les deux vis (1) de la biellette de reprise de couple,

  • le support de biellette de reprise du couple,
  • le palier de transmission.

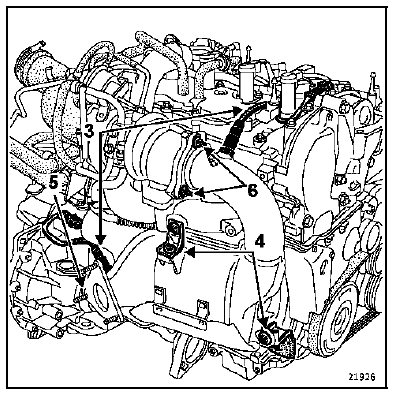

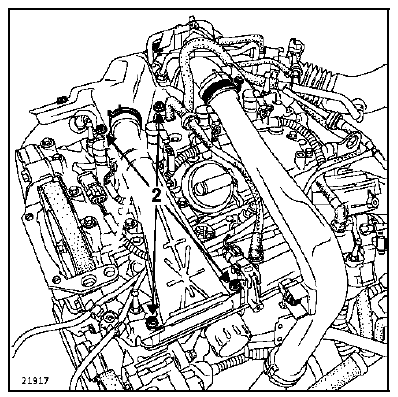

  • les quatre vis du conduit d'air de l'écran thermique du turbocompresseur (2),

  • les deux sondes à oxygène (3),
  • les deux brides du catalyseur (4),
  • la béquille de la bride trois points du catalyseur sur la boîte (5),
  • les trois écrous (6) de fixation du catalyseur sur le turbocompresseur.

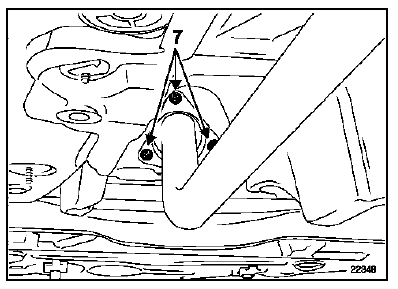

Déposer les trois écrous (7) de fixation de la bride

Déposer les trois écrous (7) de fixation de la bride d'échappement.

Déposer le catalyseur.

Déposer le catalyseur.

REPOSE

Approcher les écrous du catalyseur sur le turbocompresseur.

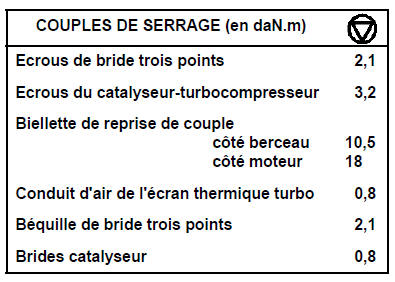

Serrer dans l'ordre et au couple :

  • les brides du catalyseur,
  • les écrous du catalyseur sur le turbocompresseur,
  • la bride de la ligne d'échappement.

Procéder dans le sens inverse de la dépose.

Remplacer les joints de la bride d'échappement et du turbocompresseur.
