Revue technique Renault Vel Satis / Climatisation / Chauffage / Généralités

DISTRIBUTION D'AIR

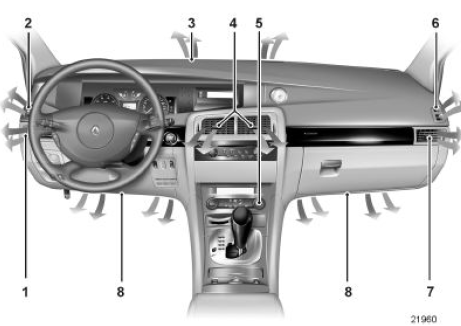

Désignation des distributeurs d'air dans l'habitacle.

  1. Aérateur latéral gauche
  2. Frise de désembuage vitre latérale gauche
  3. Frises de désembuage pare-brise
  4. Aérateurs centraux
  5. Tableau de commandes
  6. Frise de désembuage vitre latérale droite
  7. Aérateur latéral droit
  8. Sortie chauffage pieds des occupants avant

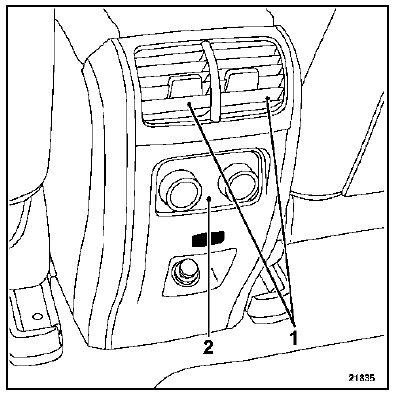

  1. Aérateurs centraux
  2. Tableau de commandes

Sortie chauffage pieds des occupants arrière.

Durit de chauffage

Durit de chauffage

DEPOSE

Mettre le véhicule sur un pont.

Débrancher la batterie.

Déposer le siège avant concerné, (voir chapitre 75A Armatures et glissières de siège avant (Siège complet)).

Soulever la moquette.

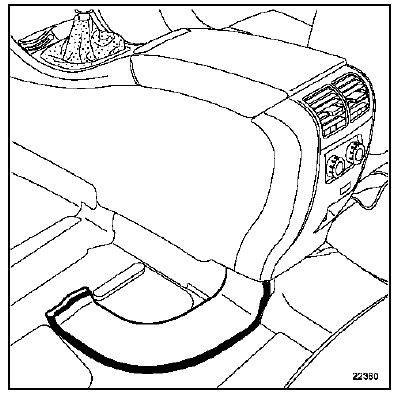

Extraire le conduit d'air en le déboîtant

NOTA : cette opération ne nécessite pas la dépose de la console centrale

REPOSE

Procéder en sens inverse de la dépose.

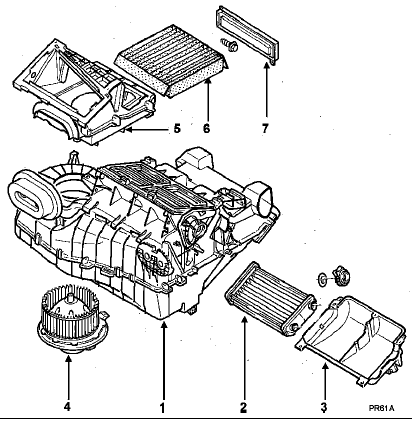

  1. Boîtier répartiteur
  2. Radiateur de chauffage
  3. Couvercle du radiateur de chauffage
  4. Motoventilateur
  5. Boîtier du filtre à particules
  6. Filtre à particules
  7. Couvercle du filtre à particules
    Chauffage
    ...

    Principe de fonctionnement
    TABLEAU DE COMMANDE AVANT Touche de mise en mode automatique Bouton de réglage de la température côté gauche Afficheur Bouton de réglage de la temp&eacu ...
