Revue technique Renault Vel Satis / Châssis / Systeme de surveillance de la pression des pneumatiques / Généralités

Ce système permet de surveiller, en permanence, l'état de pression des quatre pneumatiques du véhicule (la roue de secours n'est pas contrôlée). Il alerte le conducteur lorsque :

  • la pression est inférieure de 0,3 bar à la pression préconisée (alerte orange) ou inférieure de 0,6 bar (alerte rouge),
  • la pression est trop élevée,
  • un pneumatique fuit anormalement,
  • une différence de pression apparaît entre la gauche et la droite.

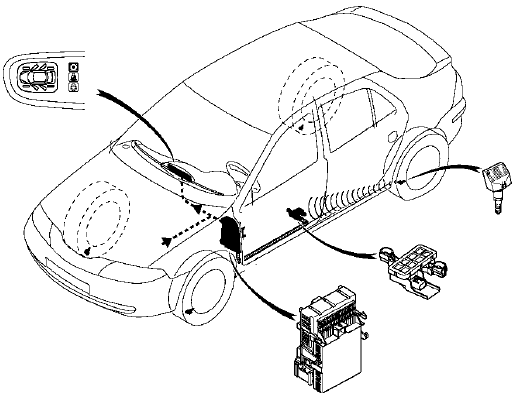

Pour fonctionner ce système utilise :

  • quatre capteurs de pression (incorporant la valve de gonflage), un dans chaque roue du véhicule,
  • un récepteur de signaux radiofréquence situé sous le véhicule,
  • un boîtier électronique,
  • un afficheur qui permet de localiser le pneumatique en cause. Il indique, également, les valeurs de pression à chaque démarrage et en cas d'alerte.

IMPORTANT

IMPORTANT

Chaque capteur est identifié par un repère de couleur situé autour de la valve :

  • vert = avant gauche,
  • jaune = avant droit,
  • rouge = arrière gauche,
  • noir = arrière droit.

ATTENTION : respecter impérativement ce code de couleur pour lire correctement les informations sur l'afficheur.

Chaque capteur est reconnu par le boîtier électronique grâce à un code unique.

    Systeme de surveillance de la pression des pneumatiques
    ...

    Capteur de pression des pneumatiques
    Les capteurs effectuent régulièrement la mesure de la pression interne des pneumatiques. Ils transmettent leur code d'identification et l'information de pression par ondes radiofr&eac ...
