Manuel du conducteur
Essuie-vitre avant avec fonction
essuyage automatique

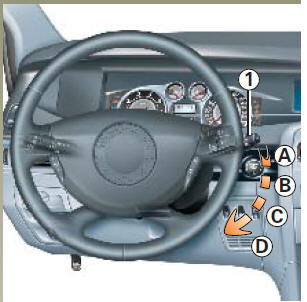

Contactmis,manoeuvrez lamanette 1 de A à D.
Cette position sélectionnée, le système détecte l'arrivée d'eau sur le pare-brise et déclenche des balayages à la vitesse d'essuyage adaptée.
L'anneau central de la manette 1
permet de faire varier la sensibilité
de - à :
représentant la sensibilité mini
représentant la sensibilité
maxi.
Suivant véhicule, à chaque coupure de contact, il est impératif de revenir en position arrêt A pour retourner en position essuyage automatique.
Automatisme de la sélection de vitesse de balayage
En roulage, lorsqu'une vitesse d'essuyage est sélectionnée, tout arrêt du véhicule réduit l'allure du balayage à la vitesse inférieure :
Dès que le véhicule roule, l'essuyage revient à la vitesse sélectionnée d'origine.
Al'arrêt, toute action sur lamanette 1 est prioritaire et annule donc l'automatisme.
Nota : en cas de blocage mécanique (pare-brise gelé...) le système coupe automatiquement l'alimentation de l'essuie-vitre.
Lave-vitre, lave-projecteurs

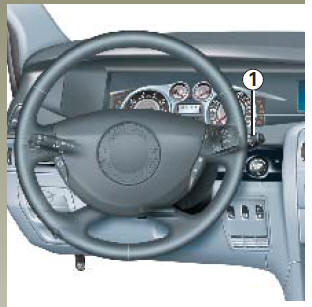

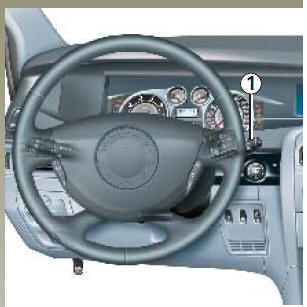

Contact mis, tirez la manette 1 vers vous.
Vous actionnez le lave-vitre du pare-brise.
Vous actionnez également en même temps le dispositif lave-projecteurs.
Par temps de gel, assurez-vous que les balais d'essuie-vitres ne sont pas immobilisés par le givre (risque d'échauffement du moteur).
Surveillez l'état de ces balais. Ils sont à changer dès que leur efficacité diminue : environ tous les ans.
Si vous coupez le contact moteur avant d'avoir arrêté l'essuie-vitre (position A) les balais s'arrêteront en position de repos.
Avant le lavage du véhicule, ramenez la manette en position A (arrêt) pour éviter notamment les risques de détérioration des balais lors du déclenchement de l'essuyage automatique. |
Essuie-vitre arrière à
cadencement

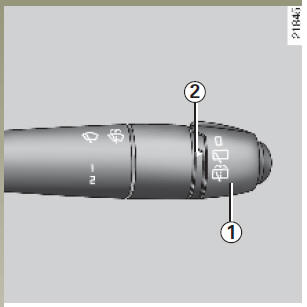

Contact mis, tournez l'extrémité de lamanette 1 jusqu'à amener le point de repère 2 en face du symbole.
Essuie-lave vitre arrière
Contact mis, tournez l'extrémité de la manette 1 jusqu'à amener le point de repère 2 en face du symbole.
Lorsque vous relâchez la manette, elle revient en position essuie-vitre arrière.
Particularité
Si les essuie-vitres avant fonctionnent lorsque vous enclenchez la marche arrière, il se produit un balayage intermittent de l'essuievitre arrière.
Avant d'utiliser l'essuie-vitre arrière, assurez-vous qu'aucun objet transporté ne gêne la course du balai.
Par temps de gel, assurez-vous que les balais d'essuie-vitres ne sont pas immobilisés par le givre (risque d'échauffement du moteur).
Surveillez l'état de ces balais. Ils sont à changer dès que leur efficacité diminue : environ tous les ans.
Stratégie injection / CA
LIAISON CALCULATEUR INJECTION - CALCULATEUR AIR CLIMATISE
Le calculateur d'injection est relié au calculateur d'AIR CLIMATISE par la
liaison multiplexée :
Lorsque l'on actionne l'interrupteur d'AIR CLIMATISE, le calculateur d'AIR
CLIMATISE demande la mise en marche
du compresseu ...
Commandes
LANTERNE
CONSIGNES
Contact coupé, lancer la commande, les lanternes s'allument pendant 1
seconde.
Vérifier l'alimentation du relais en voies B1 et B3 du Boîtier Fusibles et
Relais Option.
Vérifier la continuité et l'isolement entre :
Unité Central ...
Soupape régulatrice de pression
Moteur G9T
Le poumon (A) de la soupape de régulation de
pression est commandé par une électrovanne (B)
pilotée par le calculateur d'injection. Cette
électrovanne fait varier, en fonction des plages de
fonctionnement du moteur, la dépression qui permet
...
