Manuel du conducteur

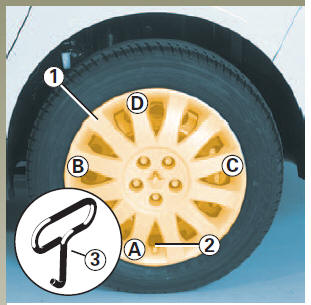

Enjoliveur avec vis de roues apparentes 1
Pour le déposer, aidez-vous de la clé d'enjoliveur 3 (située dans le blocoutils) en engageant le crochet dans l'ajour à proximité de l'enjoliveur.
Pour le remettre, orientez-le par rapport à la valve 2. Enfoncez les crochets de maintien en commençant par le côté A puis B et C et terminez par le côté opposé à la valve D.

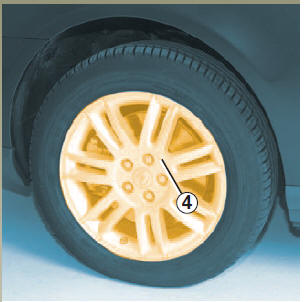

Roue avec vis apparentes 4
Déposez les vis et retirez la roue.
Bloc outils (Cric - Manivelle...)
Changement de roueMoteur G9T
IL EST INTERDIT DE DEMONTER L'INTERIEUR DE
LA POMPE
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 1536 Pige de Point Mort Haut
Mot. 1566 Outil de dépose des tuyaux Haute
Pression
Mot. 1548 Extracteur de pompe Haute
Pression de moteur G9T
Mot. 1503 Outil de mise en place des
pastilles
MATE ...
Support d'étrier de frein
OUTILLAGE SPECIALISE
Fre. 1190-01 Repousse piston
DEPOSE
Mettre le véhicule sur pont à deux colonnes.
Mettre en place un presse-pédale pour limiter
l'écoulement du liquide de frein.
Déposer les roues avant.
Déposer :
les vis de fixation ...
Moteur G9T boite de vitesses manuelle
Moteur
Radiateur
Vase d'expansion
Aérotherme
By-Pass Ø 11 mm
Support thermoplongeurs
Pompe à eau
Echangeur de température eau-huile
Thermostat
Purgeur
Chaudière additionnelle (seulement sur la version Grand Froid)
Ajutage Ø 3 mm
...
