Revue technique Renault Vel Satis: Détecteur de niveau de carburant

Revue technique Renault Vel Satis / Equipement électrique / Instrument de tableau de bord / Détecteur de niveau de carburant

La dépose de la jauge (essence ou diesel) nécessite la dépose de l'assise arrière. Pour la méthode consulter le chapitre 19C.

Contrôle

Contrôle

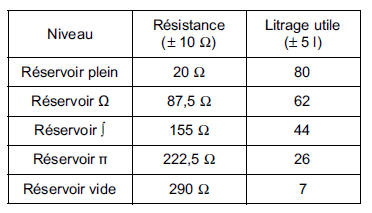

S'assurer de la variation de la résistance en déplaçant le flotteur.

NOTA :

NOTA : Toutes ces valeurs sont données à titre indicatif.

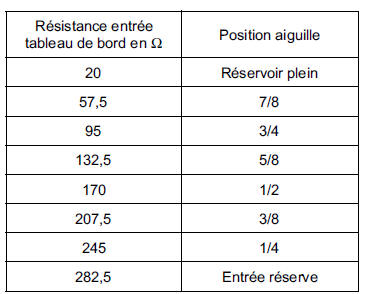

Pour assurer un jaugeage plus précis, le tableau de bord utilise une correspondance Résistance/Position d'aiguille différente :
