MOTEURS V4Y-P9X BOITE SU1
DEPOSE DU CABLE DE SELECTION DES VITESSES
PARTICULARITE

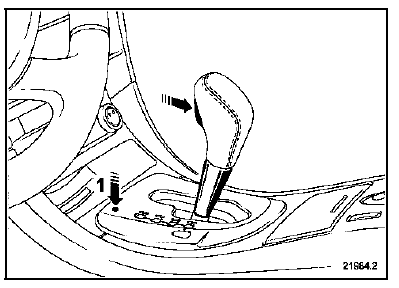

Lorsque le véhicule est immobilisé, il est possible de déverrouiller le levier de sélection des vitesses à l'aide d'un tournevis en appuyant sur celui-ci repère (1).

DEPOSE
Mettre le véhicule sur un pont.
Dans le compartiment moteur

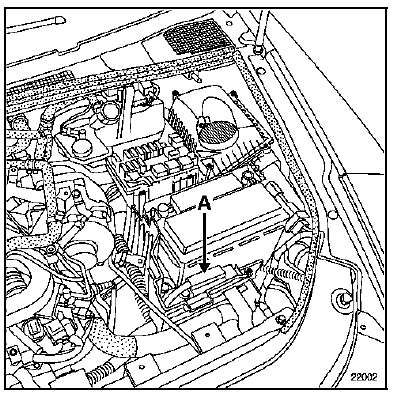

Ouvrir le capot moteur et déposer :
Débrancher la batterie.

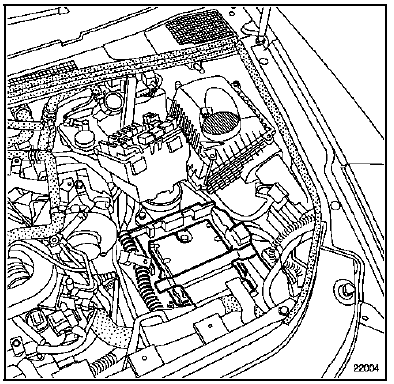

Déposer :

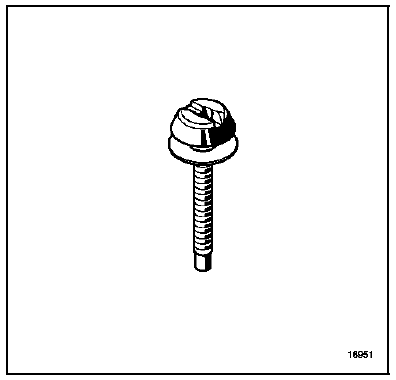

Pour cela percer les trois vis inviolables à l'aide d'un foret de diamètre 5 mm dans l'axe de la vis.
Déposer les vis à l'aide du Mot. 1372.

NOTA : remplacer systématiquement les vis lors de la repose.

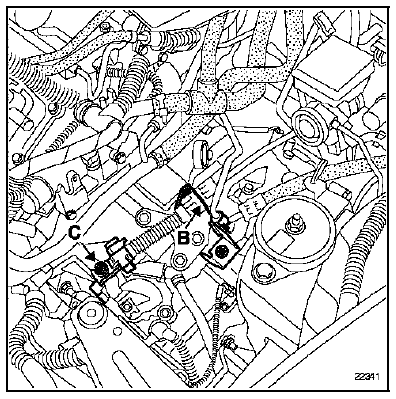

Dégager :

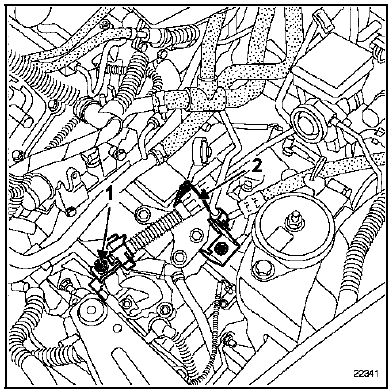

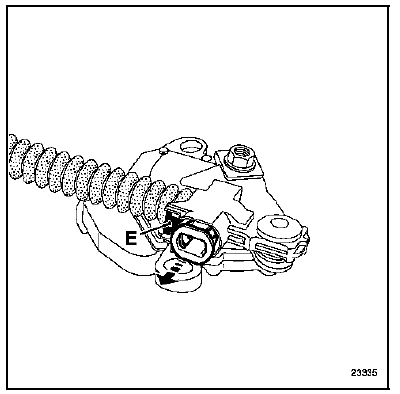

Mettre en position D le levier de commande et débrancher :
NOTA : ne pas manoeuvrer la bague orange lors de cette opération. Il est possible qu'elle casse à la dépose ou à la repose. Le cas échéant, NE PAS REMPLACER LE CABLE DE COMMANDE, l'absence de cette pièce ne dégradant pas la fonctionnalité du système.

Sous le véhicule
Déposer :

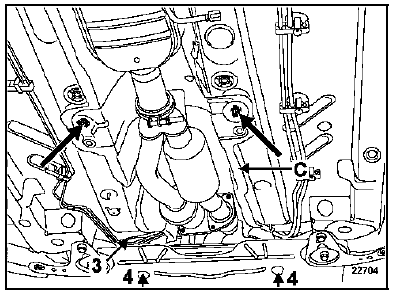

Dégrafer les Durit en (3). Couper le collier plastique de maintien de la gaine de liaison des câbles de commande. Déposer les deux vis de fixation de l'écran thermique en (4) et les quatre agrafes.
Extraire l'écran thermique (C).

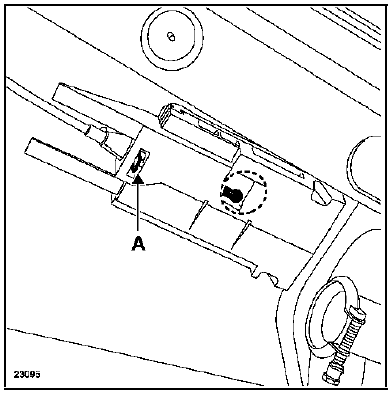

Déposer l'agrafe (A). Découper le dessous du boîtier suivant l'empreinte circulaire afin de dégager la rotule de câble de commande.

Extraire le câble de commande.
REPOSE
Procéder dans le sens inverse de la dépose.
NOTA : lors de la repose, ne pas oublier de fixer la gaine de câble de commande sur l'écran thermique.
REGLAGE COMMANDE
NOTA : le levier de commande et le contacteur multifonction doivent être impérativement en position D.

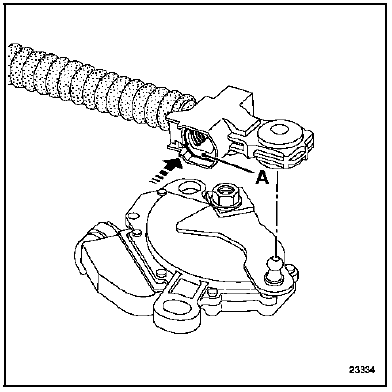

Appuyer sur le tiroir (A) afin de déverrouiller le câble.



IMPORTANT : Batterie : réinitialisation des organes électriques : voir chapitre 80A "Particularités batterie".
Boîtier de commandeBoîtier électronique
BRANCHEMENT
DEPOSE
Soulever le siège de la banquette arrière.
Retirer des clips (A). Soulever la moquette.
Débrancher le connecteur du boîtier.
Déposer :
les fixations du boîtier,
le boîtier.
Retirer le boîtier.
REPOSE
...
Moteur G9T
AFFECTATION DES ENTREES ET SORTIES DU CALCULATEUR D'INJECTION
CONNECTEUR A (gris)
A2 ←Signal capteur
commandes régulateur-limiteur de vitesse
A3 ---Masse potentiomètre de pédale (piste 2)
A4 →← LIAISON MULTIPLEXEE CAN L Unité Centrale Habitacle
B2 ...
Capteur de pression
Moteur G9T
OUTILLAGE SPECIALISE INDISPENSABLE
Mot. 1495 Outil de dépose des sondes à
oxygène
ATTENTION :
avant toute intervention, brancher l'outil de
diagnostic après-vente, entrer en dialogue avec le
calculateur d'injection et vérifier que la rampe
d' ...
